Anwendungsmöglichkeiten
- Reverse Engineering & CAD – Maßgenaue Digitalisierung von Maschinenbauteilen, Werkzeugen und Prototypen für präzise CAD-Rekonstruktion
- Qualitätskontrolle & Inspektion – Metrologie-taugliche Genauigkeit von 0,02 mm für zuverlässige Maßprüfungen und Abweichungsanalysen
- Große & glatte Objekte – Marker Block Kit ermöglicht zuverlässiges Tracking bei großen, texturarmen oder hochglänzenden Oberflächen
- Additive Fertigung & Rapid Prototyping – Digitale Zwillinge für 3D-Druck und schnelle Produktentwicklung
Multi-Linien-Blaulaser & Vollfeld-Strukturlicht
30 Kreuzlaserlinien – Effizienter Scan flacher, glänzender und dunkler Oberflächen ohne Scanning-Spray für schnelle, zuverlässige Ergebnisse auch bei schwierigen Materialien 15 Parallellaserlinien – Präzise Erfassung feiner Details, scharfer Kanten und komplexer Strukturen mit maximaler Auflösung Vollfeld-Blaues-Strukturlicht-Modus – Bis zu 7 Mio. Punkte/s für marker-freie Scans von detailreichen Bauteilen mit strukturierten Oberflächen Hybride Scan-Technologie – Flexible Auswahl des optimalen Scan-Modus je nach Objekt und Oberflächenbeschaffenheit für maximale Effizienz
0,01 mm Präzision & 0,02 mm Genauigkeit
Metrologie-taugliche Präzision bis 0,01 mm – Konsistente, reproduzierbare Messergebnisse für industrielle Qualitätsanforderungen Genauigkeit bis 0,02 mm – Exakte dimensionale Erfassung auch komplex geformter Bauteile für maßgenaue CAD-Modelle Flexible Scanbereiche – Sowohl kleine Objekte als auch große Werkstücke zuverlässig erfassbar für maximale Einsatzvielfalt 9-Achsen-IMU – Stabile Bewegungsverfolgung und Echtzeitkompensation von Verwackeln und schnellen Bewegungen für saubere Frame-Verknüpfung
Marker Block Kit – exklusiv in der Advanced Edition
10 magnetische Ball-Marker – Kugelförmige Marker mit Magnetbasis für schnelle, positionsstabile Befestigung auf metallischen Werkstücken ohne Klebeband 10 magnetische Dome-Marker – Halbkugelförmige Marker für flache und gekrümmte Oberflächen für zuverlässiges Tracking auch bei schwierigen Objektgeometrien 4 Pyramid-Marker – Pyramidenförmige Marker mit Magnetbasis für zusätzliche Tracking-Fixpunkte bei komplexen 3D-Formen 4 Bar-Marker – Stiftförmige Schraubpfosten für den Drehteller zur Z-Achsen-Fixierung der magnetischen Marker-Blöcke Weniger Klebe-Marker nötig – Wiederverwendbare magnetische Marker reduzieren Klebemarker-Verbrauch erheblich für langfristig kosteneffizienteres Arbeiten
Revo Metro Software & PC-to-Mobile Streaming
Revo Metro Software – Vollständiger Workflow von Punktwolken-Erstellung, Fusion und Meshing bis Bearbeitung, Zusammenführung und Export in STL, OBJ und weiteren Standardformaten GPU-Beschleunigung – Deutlich verkürzte Verarbeitungszeiten durch NVIDIA RTX 30/40 GPU-Unterstützung (Windows) PC-to-Mobile Scan Streaming – Scans bequem auf mehreren Geräten gleichzeitig anzeigen und überwachen Revo Design kompatibel – Nahtloser Übergang vom 3D-Scan zum CAD-Modell für Konstruktion und 3D-Druck
Advanced Edition – Lieferumfang

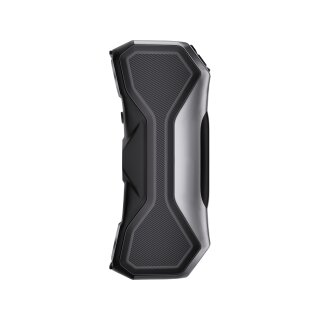

Revopoint MetroX Pro 3D-Scanner, Stativ, Drehteller, Glaskalibrier-Board, 500× 6-mm-Marker, USB-C-Kabel, USB-C-Adapter, Transportkoffer, Demo-Büste, Schnellstartanleitung, Marker Block Kit (10× Ball, 10× Dome, 4× Pyramid, 4× Bar), Revo Metro Software (kostenloser Download)
Technische Daten
Scanprinzip: Multi-Linien-Blaulaser + Vollfeld-Blaues-Strukturlicht Präzision: bis zu 0,01 mm Genauigkeit: bis zu 0,02 mm Scangeschwindigkeit: bis zu 7.000.000 Punkte/s (Strukturlichtmodus) Kreuzlaserlinien: 30 / Parallellaserlinien: 15 IMU: 9-Achsen Konnektivität: USB Type-C Kompatible Betriebssysteme: Windows 10/11 (64-bit), macOS 11.0+ Min. PC-Anforderungen Windows: Intel i7 10. Gen / AMD Ryzen 7 5800, 32 GB RAM Software: Revo Metro Ausgabeformate: STL, OBJ und weitere
