FreeScan UE Pro
Preis auf Anfrage
Inhalt. 1 Stk.
Preis zzgl. MwSt und Versandkosten
Artikelnummer: 600752440297
GTIN: 6970163088929
HAN: C8176
Hersteller: Shining 3D

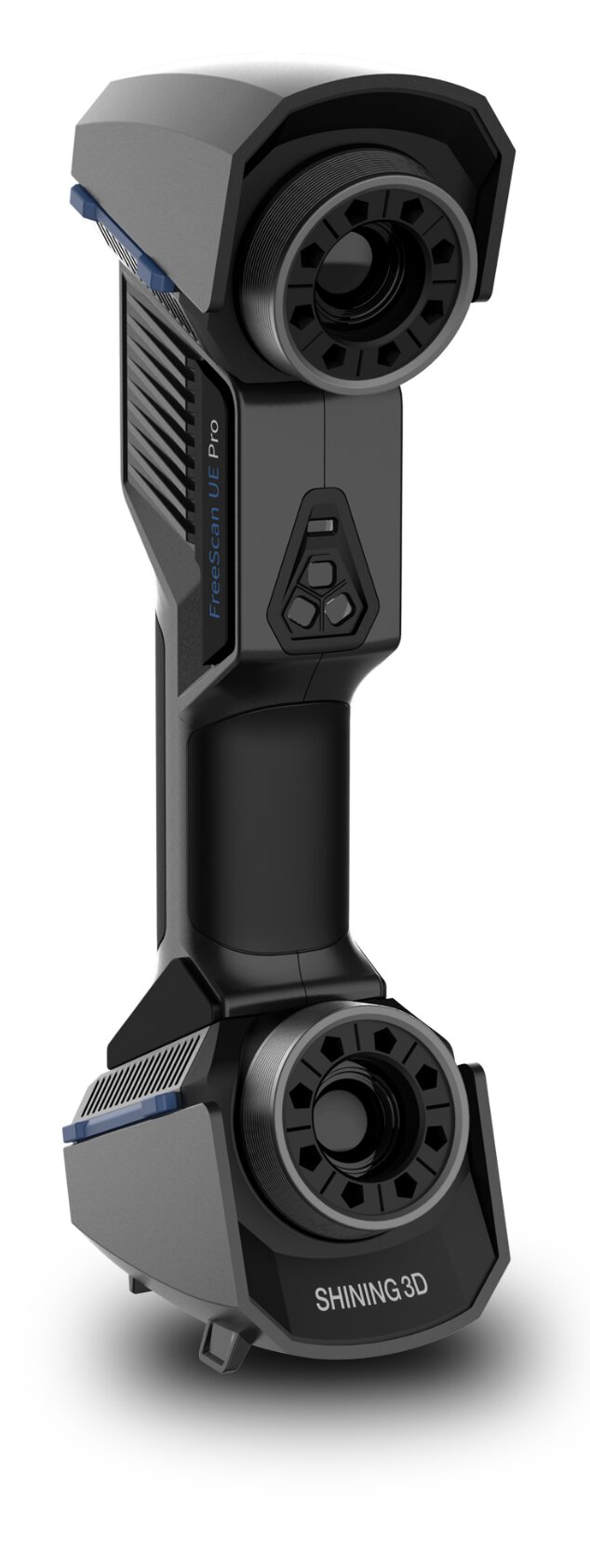

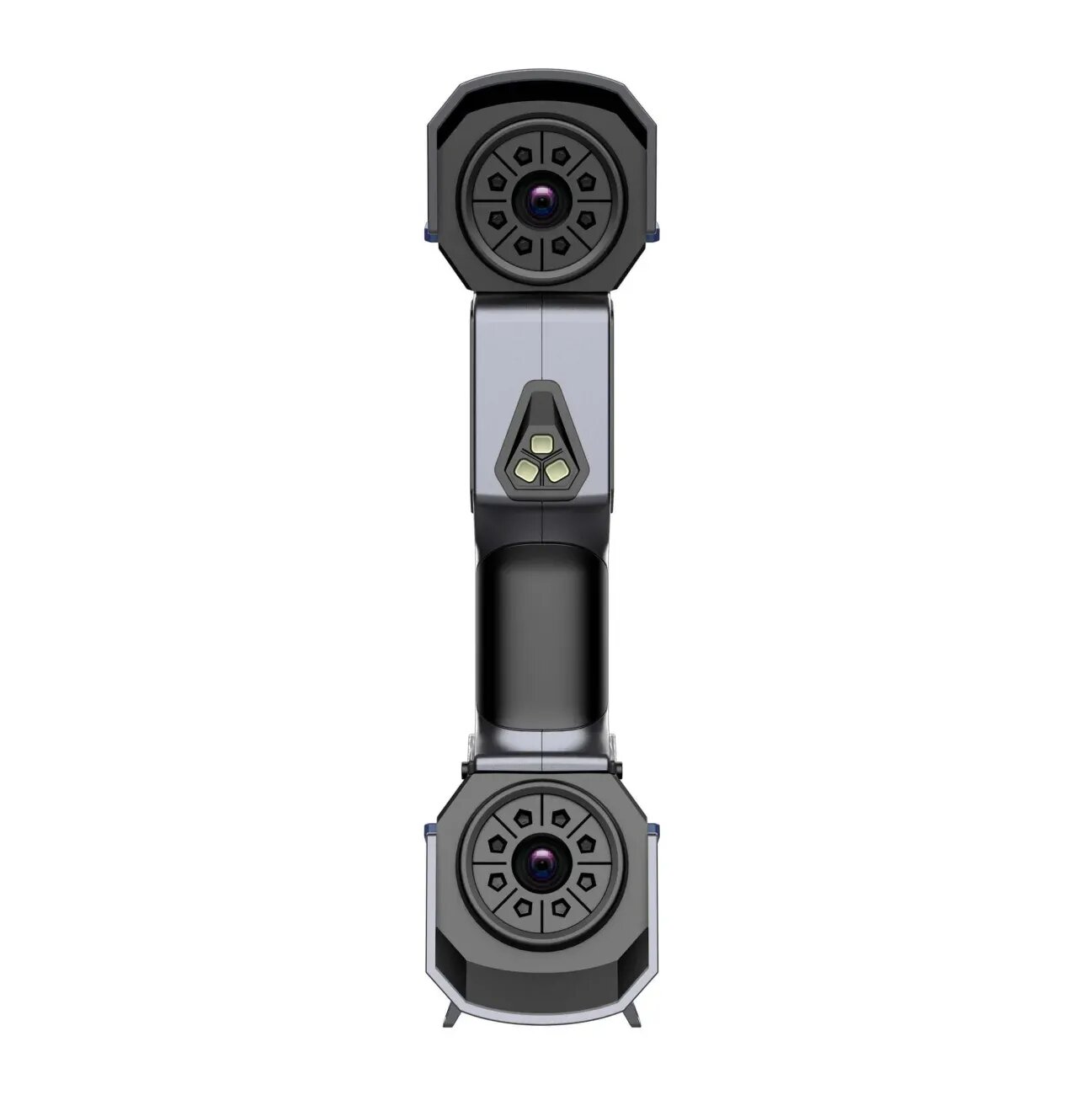

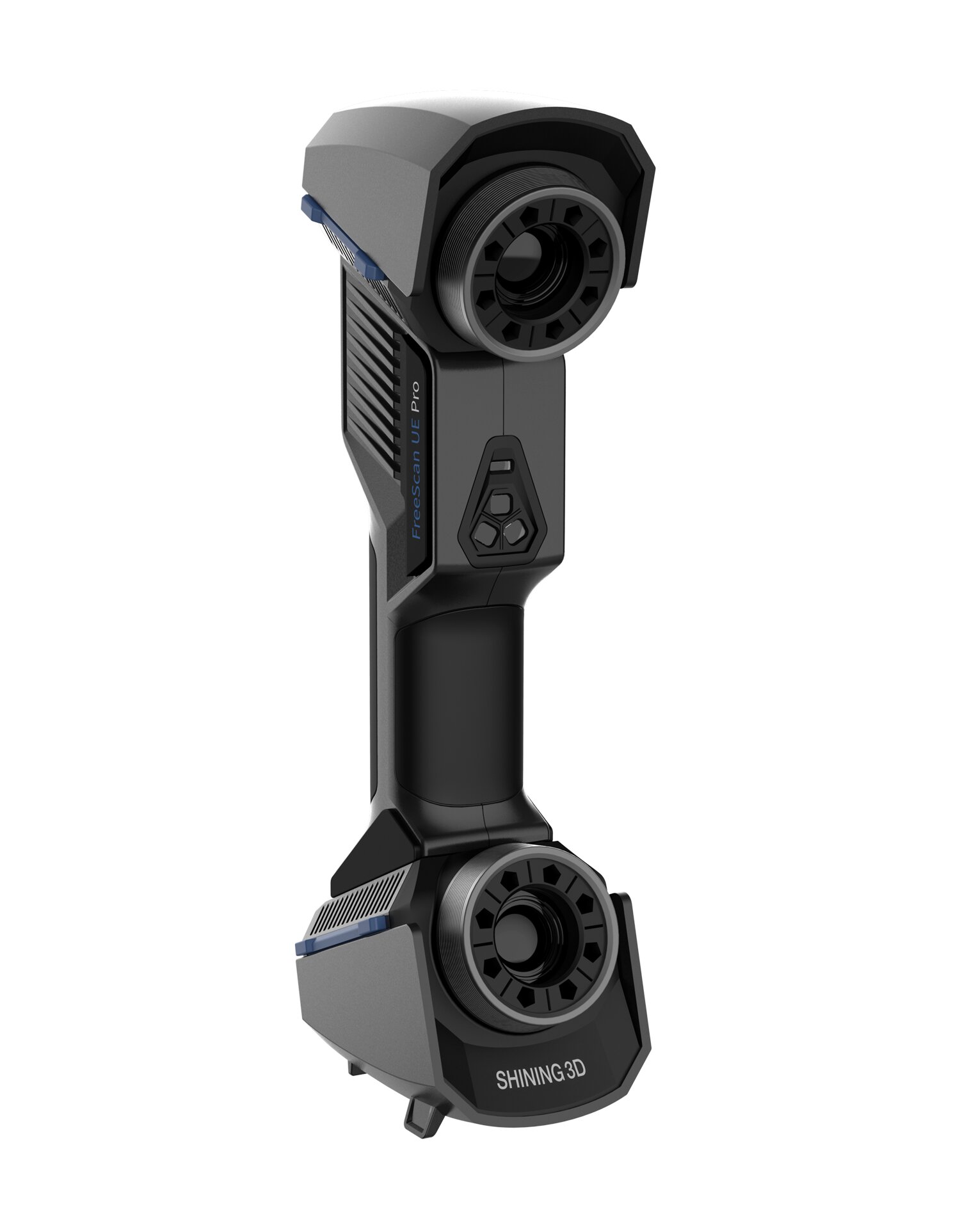

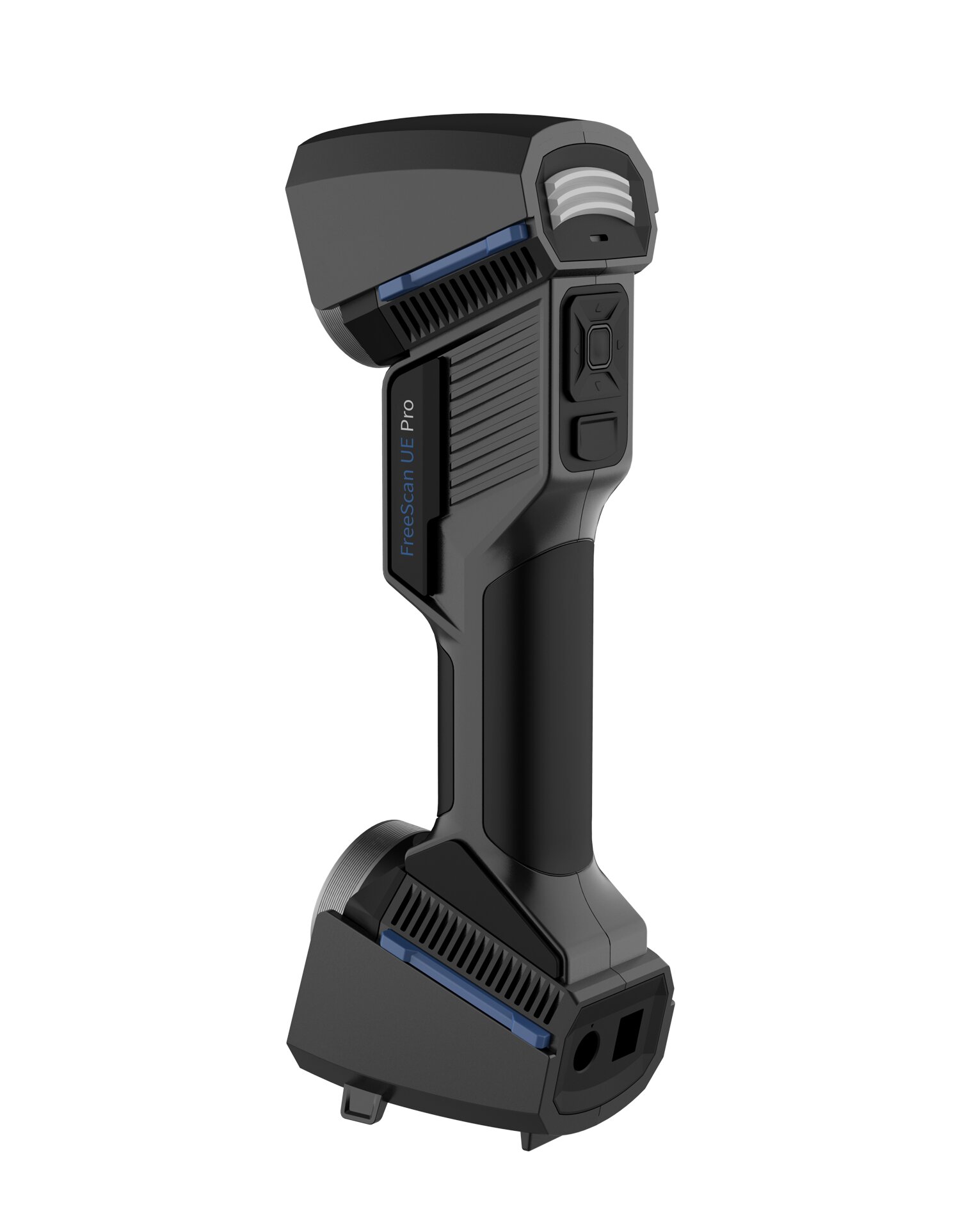

Der Shining 3D FreeScan UE Pro – Der vielseitige Metrologie-Scanner

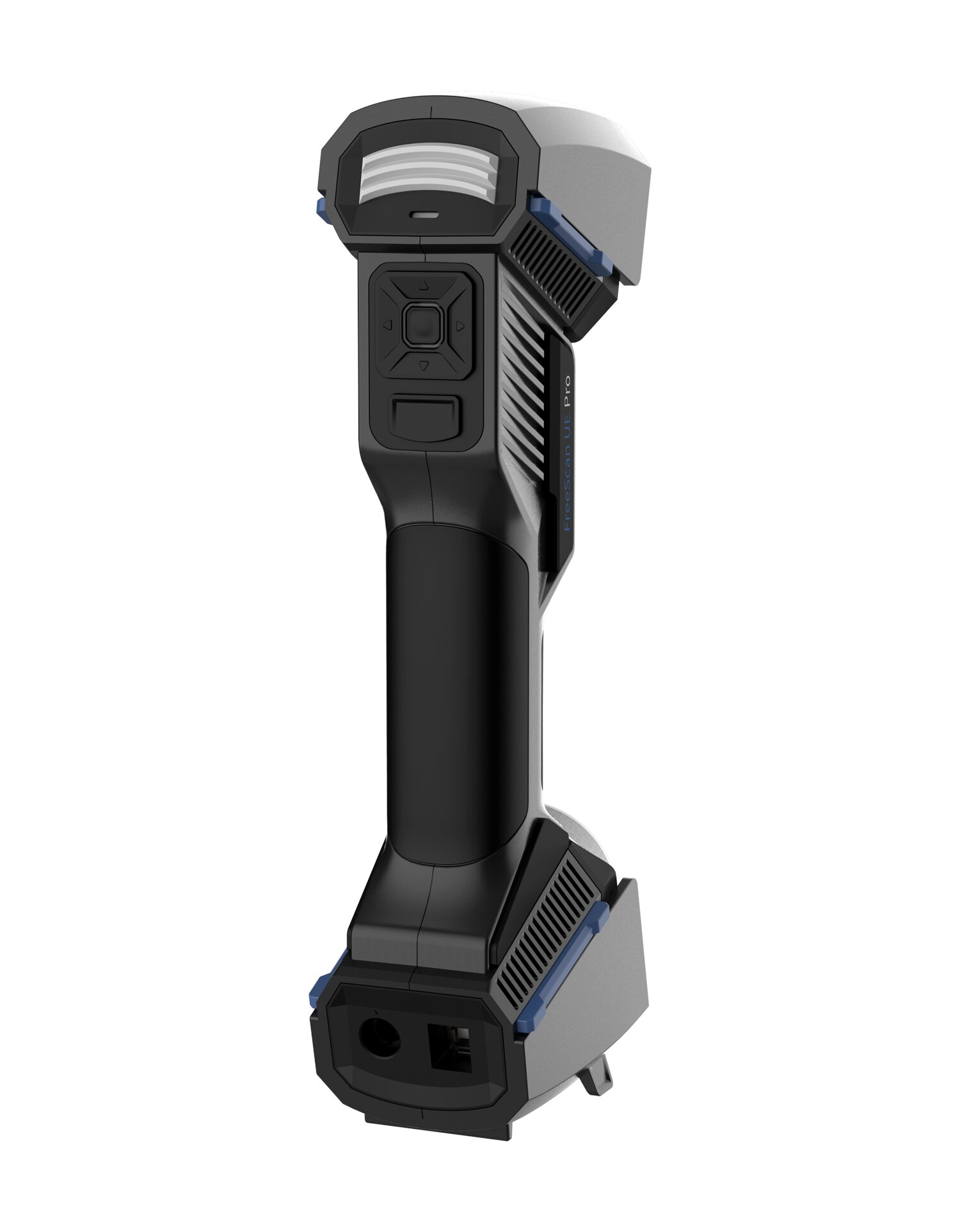

Der Shining 3D FreeScan UE Pro ist ein hochpräziser, mobiler Laser-Handheld-3D-Scanner für metrologische Anwendungen. Er scannt sowohl große als auch kleine Objekte mit professioneller Genauigkeit und ersetzt im mobilen Einsatz häufig mehrere Geräte gleichzeitig – vom klassischen Metrologie-Scanner bis zur separaten Fotogrammetrie-Einheit.
Dank doppelt so hoher Kameraauflösung (3,2 MP), flexibler Fokusabstände und mehrerer Scan-Modi ist er extrem vielseitig und funktioniert wie ein „Schweizer Taschenmesser“ für nahezu alle Einsatzszenarien im Labor, in der Werkstatt oder direkt beim Kunden. Mit einer Scan-Genauigkeit von bis zu 0,02 mm und einer Volumen-Genauigkeit von 0,02 + 0,015 mm/m im Fotogrammetrie-Modus liefert er zuverlässige Messergebnisse auf höchstem Niveau.
Hauptmerkmale
- Scan-Genauigkeit: Bis zu 0,02 mm (mit Markern), metrologische Qualität, zertifiziert nach VDI/VDE 2634 Teil 3 (ISO 17025 akkreditiertes Labor)
- Scan-Geschwindigkeit: Bis zu 1.850.000 Punkte/Sekunde (26 Laserlinien-Modus)
-
Mehrere Scan-Modi:
- 26 Laserlinien (schnelles Scannen großer Flächen)
- 7/5 parallele Laserlinien (HD-Modus für feinste Details)
- Einzelne Laserlinie (tiefe Taschen, enge Spalte)
- Integriertes Fotogrammmetrie-System: Ermöglicht sehr geringe Abweichungen (0,02 + 0,015 mm/m) auch bei großen oder nicht zusammenhängenden Objekten – oft ohne zusätzliche codierte Marker
- Hohe Oberflächenverträglichkeit: Schwarze, dunkle und reflektierende Oberflächen lassen sich häufig ohne Scanspray scannen
- FOV (Scan-Bereich): Bis zu 600 × 550 mm
- Punktabstand: 0,01–10 mm
- Gewicht: Nur ca. 840 g – sehr handlich und mobil
- Zusatzausstattung: Kalibrierzertifikat inklusive, optional mit umfangreichem Software-Paket erhältlich
Branchen und Anwendungsbereiche
Der FreeScan UE Pro eignet sich hervorragend für anspruchsvolle industrielle Anwendungen, bei denen Präzision, Mobilität und Vielseitigkeit gefordert sind:

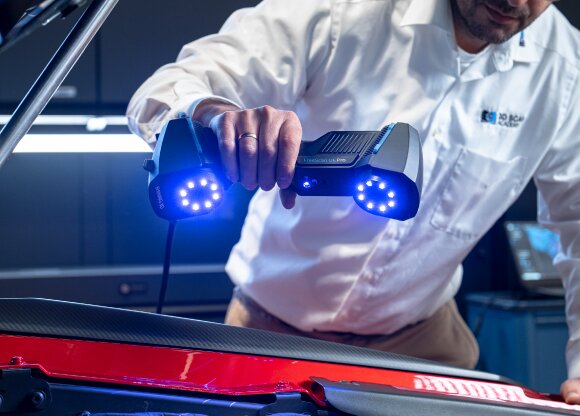

- Automobil- und Fahrzeugbau: Qualitätskontrolle, Reverse Engineering, Karosserie- und Modellbau, Tuning
- Luft- und Raumfahrt: Hochpräzise Scans von Bauteilen und Baugruppen, auch bei großen oder schwer zugänglichen Strukturen (sehr geschätzt wegen der zuverlässigen Ausrichtung nicht zusammenhängender Scans)

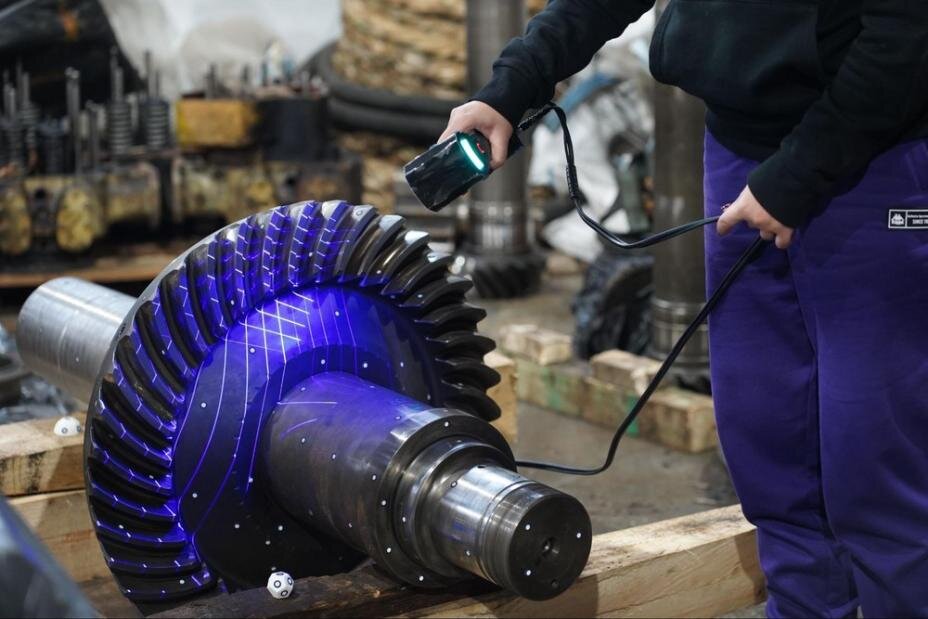

- Energie- und Schwerindustrie: Turbinen, Impeller, Bohrköpfe, Deformations- und Schadensanalysen
- Schienenverkehr und Schwertransport: Fahrzeugteile, Schienenkomponenten, Wartung und Reparatur
- Formen- und Werkzeugbau: Formeninspektion, Abnutzungskontrolle, Fertigungsabgleich
- Maschinenbau und allgemeine Fertigung: Reverse Engineering, Qualitätssicherung, Prototypenentwicklung
- Weitere Bereiche: Outdoor-Scans, große Objekte (z. B. Kleinwagen, Flugzeugcockpits oder ganze Flugzeuge in Teilen), Inspektion vor Ort beim Kunden

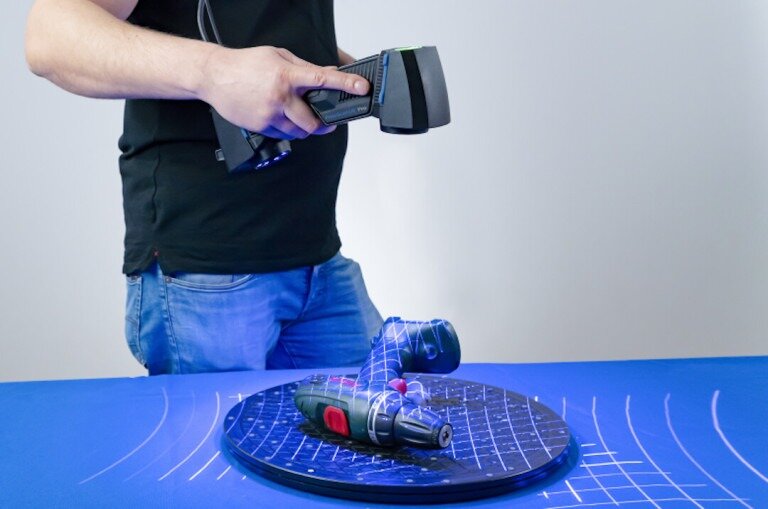

Hochpräzises Scannen – von kleinen bis großflächigen Objekten
Dank integrierter Photogrammetrie erreicht der FreeScan UE Pro höchste Genauigkeit und eine außergewöhnliche Detailerfassung. Er erfasst Objekte jeder Größe – von klein bis groß – mit hervorragender Qualität. Damit eignet er sich ideal für ein breites Spektrum industrieller Anwendungen und liefert selbst bei Außenaufnahmen erstklassige Ergebnisse.
Integrierte Video-Photogrammetrie (VPG)

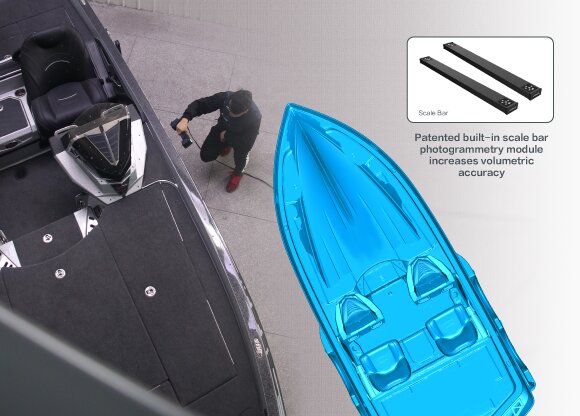

Der FreeScan UE Pro verfügt über einen leistungsstarken integrierten Photogrammetrie-Modus, der eine hervorragende volumetrische Genauigkeit von bis zu 0,02 + 0,015 mm/m erreicht. Durch die einfache Platzierung von Markern und nur einer magnetischen Maßstabsleiste erfasst und fixiert das Gerät die räumliche Position des Zielrahmens schnell und zuverlässig.
Mehrere Scanning-Modi
- 26 Laserlinien – Großes FOV von 600 × 550 mm für besonders schnelles 3D-Scannen
- 7 Laserlinien – Hochauflösende 3,2-MP-Industriekameras für außergewöhnliche Detailtiefe
- 1 einzelne Laserlinie – Optimierter Kamerawinkel für enge Bereiche, Taschen und Bohrungen
Feine und reiche Details
Mit hochauflösenden 3,2-Megapixel-Kameras und sieben parallelen Laserlinien erfasst der FreeScan UE Pro selbst kleinste Oberflächenstrukturen mit höchster Präzision. So werden feinste Details originalgetreu und in außergewöhnlicher Qualität wiederhergestellt.
Unerbittliche Genauigkeit und Präzision
Bei Qualitätskontrolle, Inspektion und Flächenrückführung liefert der FreeScan UE Pro mit einer Genauigkeit von 0,02 mm* und herausragender Präzision stets konsistente, verlässliche Ergebnisse.
*Die Genauigkeit basiert auf den Standards VDI/VDE 2634 und ISO 10360. Die Kugelabstandsfehler werden mit rückverfolgbaren Längenartefakten und Markern an unterschiedlichen Positionen und Ausrichtungen innerhalb des Arbeitsvolumens gemessen. Die Bewertung erfolgt in einem nach ISO/IEC 17025 akkreditierten Genauigkeitslabor unter streng kontrollierten Umgebungsbedingungen: Temperatur 20 ± 0,5 °C und Luftfeuchtigkeit 40–60 % RH.
Technische Daten
| Hochgeschwindigkeits-Scan | 26 Laserlinien | Detailierter Scan | 7 Laserlinien |
| Tiefenmodus | 1 Laserlinie | Große Teile | Photogrammetrie-Modus, keine kodierten Marker erforderlich |
| Scan-Genauigkeit | bis zu 0,02mm | Scan-Geschwindigkeit | 1.850.000 Punkte/s |
| Volumetrische Genauigkeit | 0,02 + 0,015mm/m (mit Photogrammetrie) | Max. FOV | 600 x 550mm |
| Punkteabstand | 0.01 ~ 10mm | Gewicht | 840g |
| Zertifizierungen | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX | ||
| Genauigkeits-Zertifizierung | VDI/VDE 2634 Teil 3 (ISO 17025 zertifiziertes Labor) | ||
Kompatible Software
- Shining 3D-FreeScan UE PRO Scanner
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
