FreeScan Omni
.jpg)
.jpg)
Preis auf Anfrage
Inhalt. 1 Stk.
Preis zzgl. MwSt und Versandkosten
Artikelnummer: 600752440444
GTIN: 6970163083957
HAN: C010755
Hersteller: Shining 3D

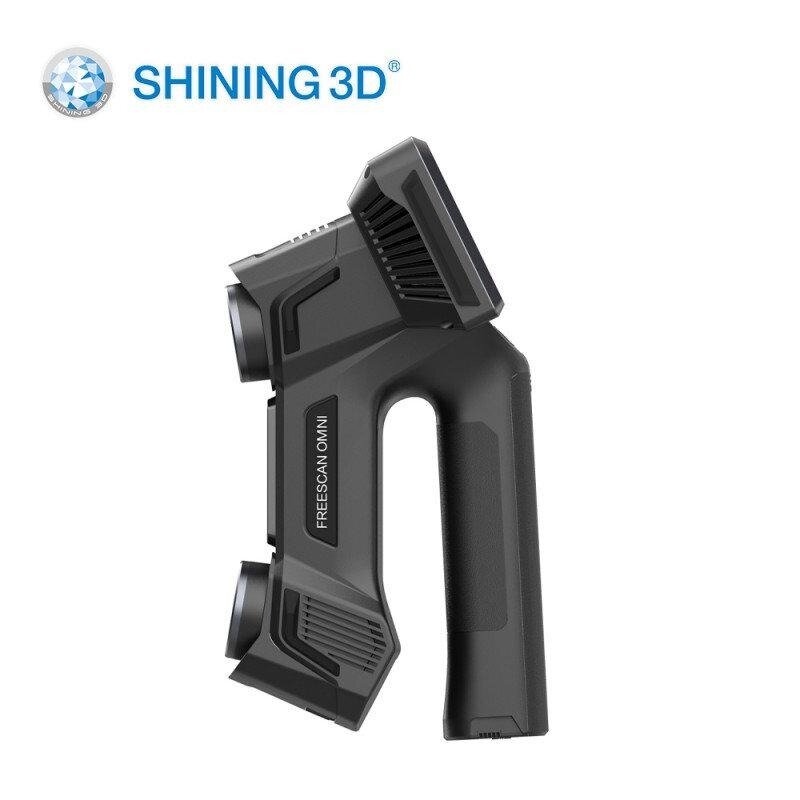

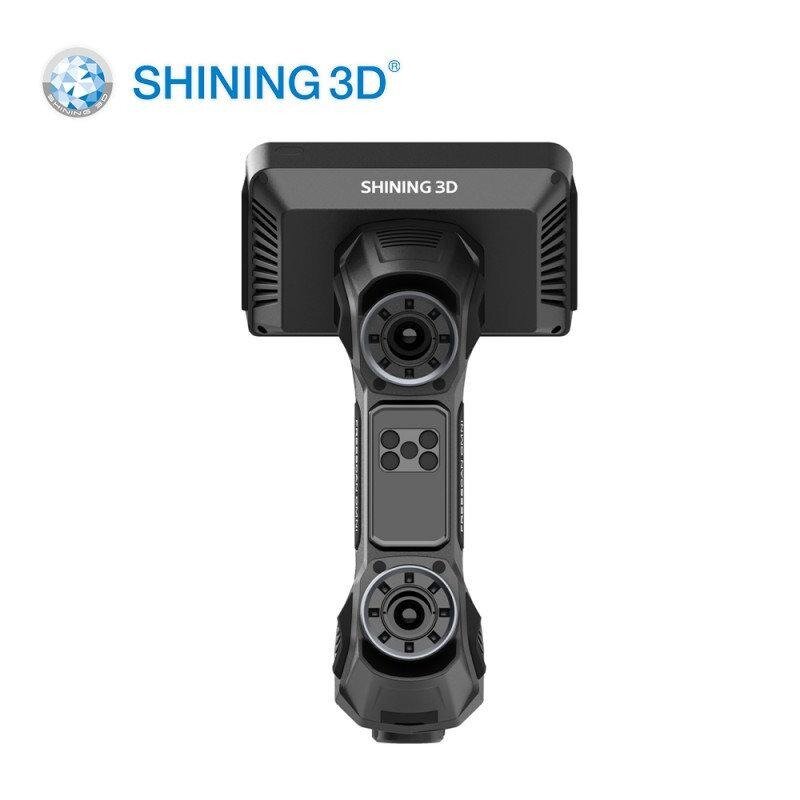

Der Shining3D FreeScan Omni: Die Zukunft der mobilen 3D Messtechnik
Der Shining3D FreeScan Omni repräsentiert die nächste Evolutionsstufe in der tragbaren Messtechnik und definiert die Möglichkeiten der mobilen Qualitätskontrolle völlig neu. Als vollkommen kabelloser und eigenständiger 3D Metrologie Scanner bündelt er den gesamten Workflow aus Scannen, Datenverarbeitung und Inspektion in einem einzigen kompakten System. Sie benötigen keinen externen Hochleistungs PC und keine störenden Kabelverbindungen mehr, denn das Gerät ist jederzeit und überall sofort einsatzbereit.
Die wahre Stärke dieses Systems liegt in seiner ungebundenen Freiheit. Dank der integrierten Recheneinheit und der leistungsstarken Energieversorgung bewegen Sie sich völlig frei um große Objekte herum oder arbeiten in schwer zugänglichen Bereichen, ohne auf die Einschränkungen einer kabelgebundenen Workstation achten zu müssen. Ob in engen Innenräumen, auf Leitern oder direkt in der laufenden Fertigungshalle, der FreeScan Omni bringt das Messlabor direkt zum Bauteil.
Technisch setzt das Gerät auf absolute Präzision und Vertrauen. Ausgestattet mit einem PTB zertifizierten Inspektionsmodul liefert der Scanner verlässliche Messdaten, die höchsten industriellen Standards genügen und rechtssichere Auswertungen ermöglichen. Über die intuitive Touchscreen Bedienung haben Sie dabei stets die volle Kontrolle über Ihre Projekte. Sie können Messergebnisse in Echtzeit auf dem Display visualisieren, Soll Ist Vergleiche vornehmen und Reports generieren, noch bevor Sie den Einsatzort verlassen. Damit ermöglicht der FreeScan Omni eine lückenlose, effiziente Qualitätskontrolle direkt am Ort des Geschehens und beschleunigt Ihre Entscheidungsprozesse maßgeblich.
Hauptmerkmale:
- Metrologische Präzision: Genauigkeit bis 0,02 mm, volumetrisch 0,02 + 0,03 mm/m.
- Patentierte Video-Photogrammetrie (VPG): Markerlose Kalibrierung für große Objekte.
- Multi-Mode-Scanning: 93 Laserlinien für große Flächen, 25 Linien für Details, 1 Linie für tiefe Bereiche, IR-Schnellscan ohne Marker.
- High-Speed & Effizienz: Bis zu 7,6 Mio. Punkte pro Sekunde, Auflösung bis 0,01 mm.
- Kabellos & mobil: Hot-Swap-Akkus, Smart-Dock mit Lade- und Wi-Fi-Funktion.
- On-Scanner-Inspektion: Automatisierte Analyse und Berichterstellung mit PTB-zertifizierter Software.
Branchen & Anwendungsbereiche:
- Der FreeScan Omni ist ideal für Unternehmen, die höchste Präzision und Flexibilität benötigen:
- Automobilindustrie: Karosserie- und Bauteilprüfung, Fertigungskontrolle.
- Luft- und Raumfahrt: Inspektion komplexer Komponenten, Sicherheitskritische Prüfungen.
- Maschinenbau & Fertigung: Inline-Qualitätskontrolle, Reverse Engineering.
- Energie & Turbinenbau: Großbauteil-Inspektion vor Ort.
- Schienenfahrzeugtechnik: Wartung und Bauteilprüfung im Feld.
- Gießereien & Formenbau: Maßhaltigkeitsprüfung von Gussteilen.
- Medizintechnik & Prototyping: Präzise Erfassung für Designvalidierung.

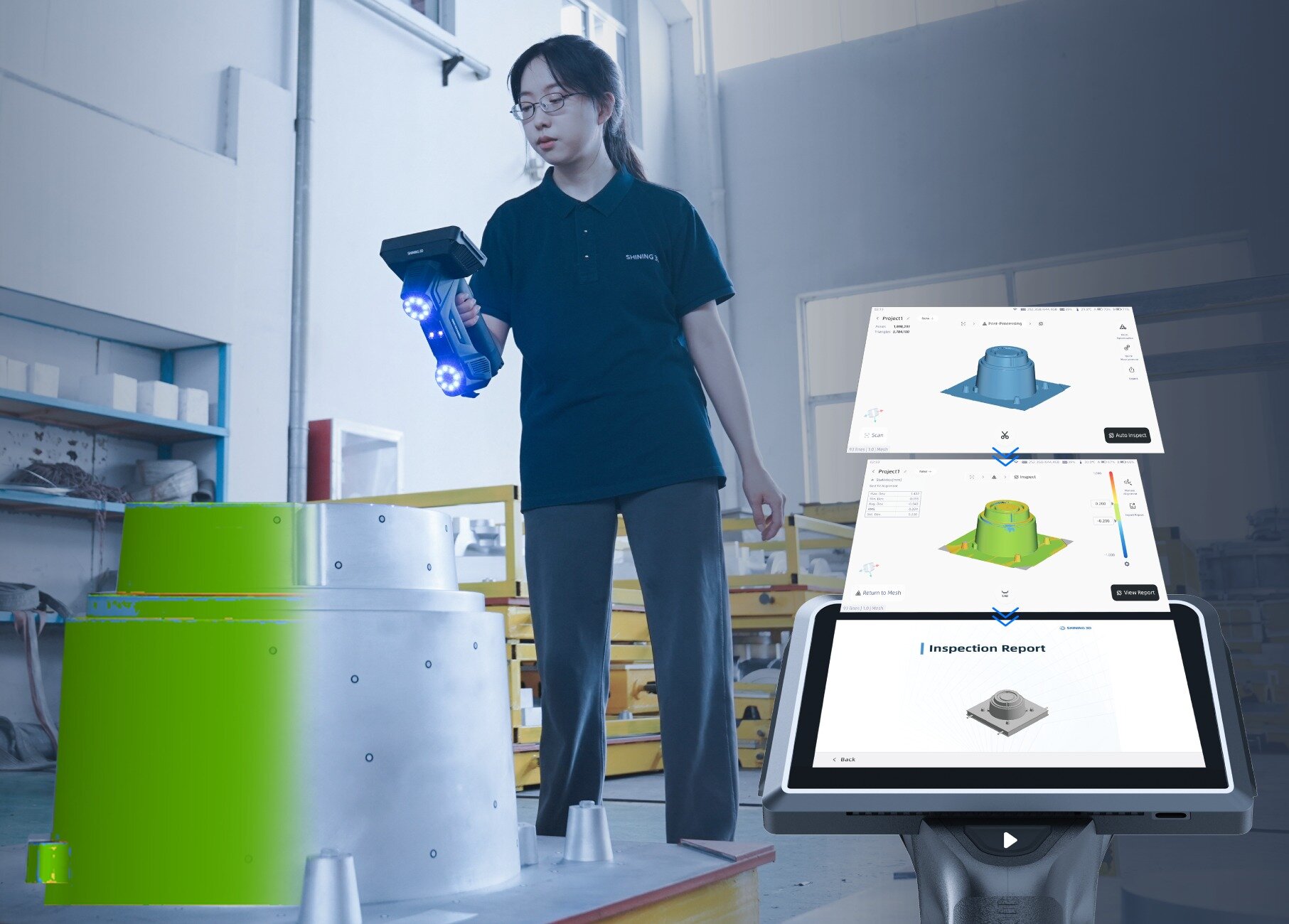

Messtechnische On-Scanner-Inspektion
Vom Scannen und Vernetzen bis hin zur Prüfung und Berichterstellung wird jeder Schritt nahtlos direkt am Scanner ausgeführt. Mit voreingestellten Vorlagen und einer intuitiven Benutzeroberfläche kann das Personal das Teil einfach scannen und erhält sofortige, konsistente Berichte - für eine effiziente und skalierbare Qualitätskontrolle.
- Integrierte PTB-zertifizierte Software
- Automatisierte und intuitive Inspektion
- Automatisierte und intuitive Inspektion
- Mühelose Berichterstellung und Export

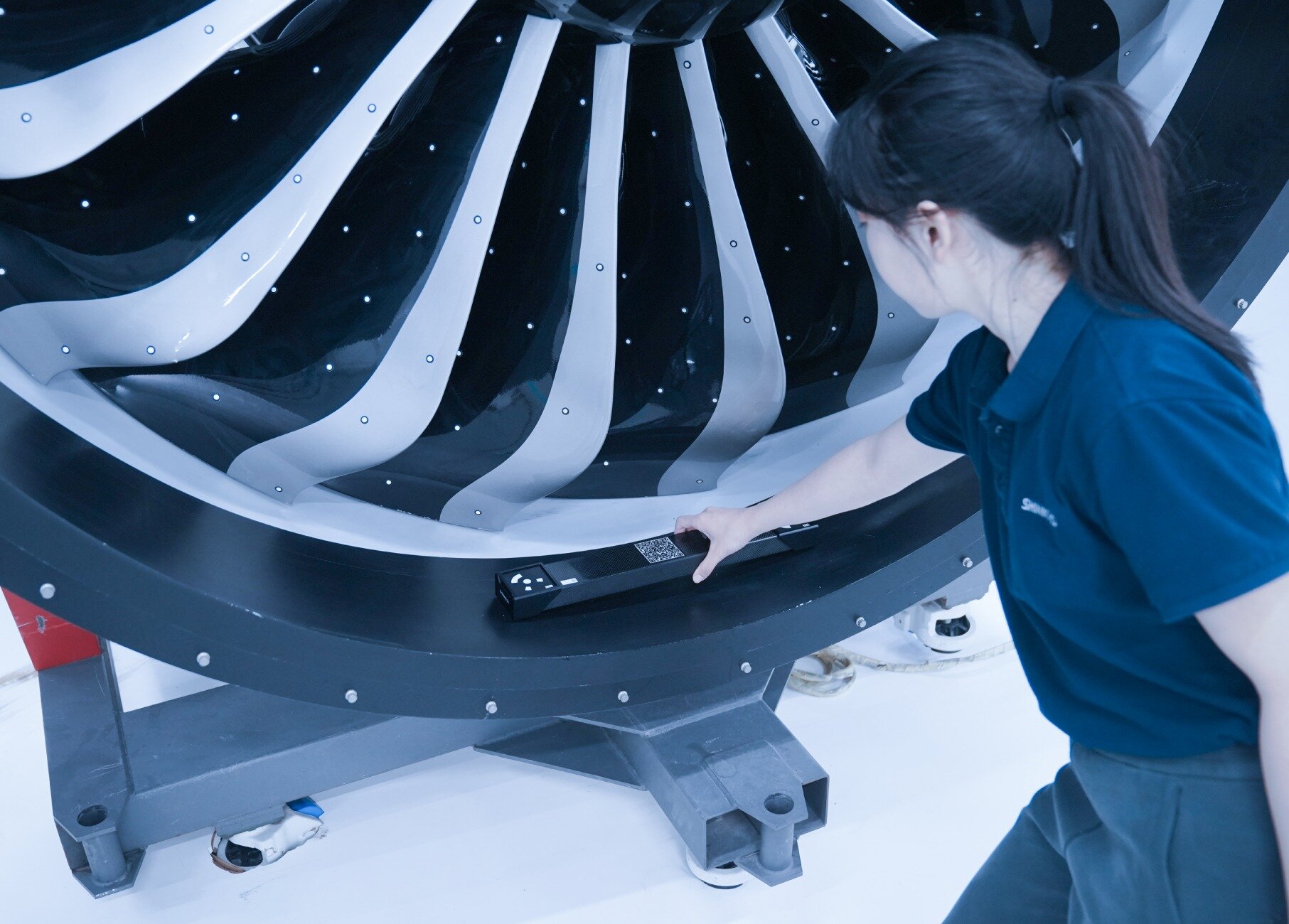

Video-Photogrammetrie (VPG)
Die FreeScan Omni-Serie unterstützt die patentierte Video-Photogrammetrie (VPG) von SHINING 3D, die den Einsatz von kodierten Markern überflüssig macht. Durch die Integration der Photogrammetrie-Technologie mit einem Kalibrierungsstab ermöglicht sie die Verifizierung von Markern in Echtzeit durch Videoaufnahmen. Dies gewährleistet eine konsistente volumetrische Genauigkeit und rationalisiert den Einrichtungsprozess für ein effizientes Scannen von großen Objekten.
.jpg)

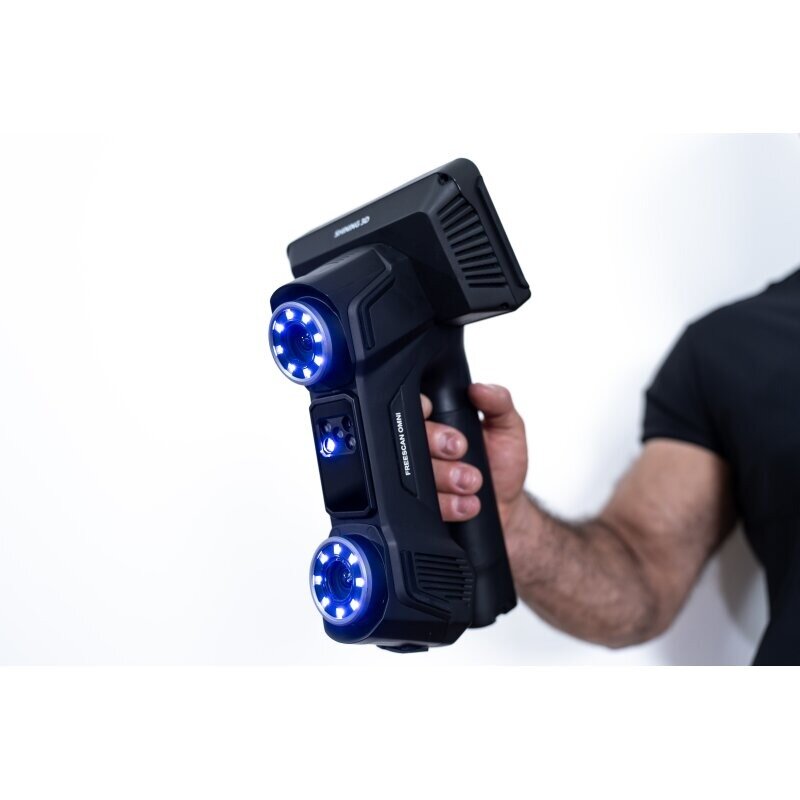

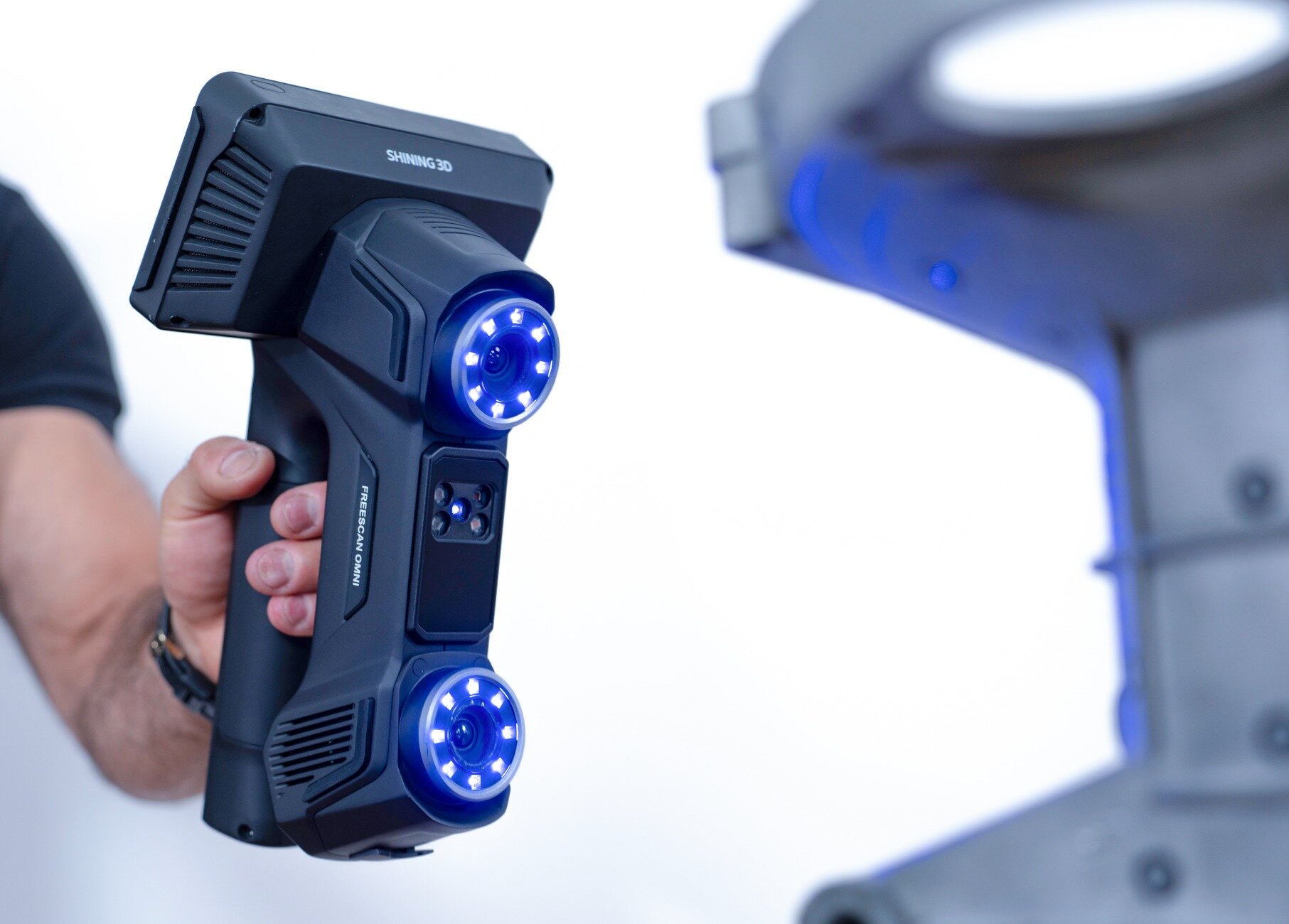

Macht ohne Grenzen
Die FreeScan Omni-Serie ist vollständig kabellos und kommt ohne Strom- und Datenkabel aus. Scannen, Verarbeitung und Inspektion laufen vollständig über das Gerät. Abnehmbare Akkus ermöglichen einen nahtlosen Austausch ohne Ausfallzeiten.

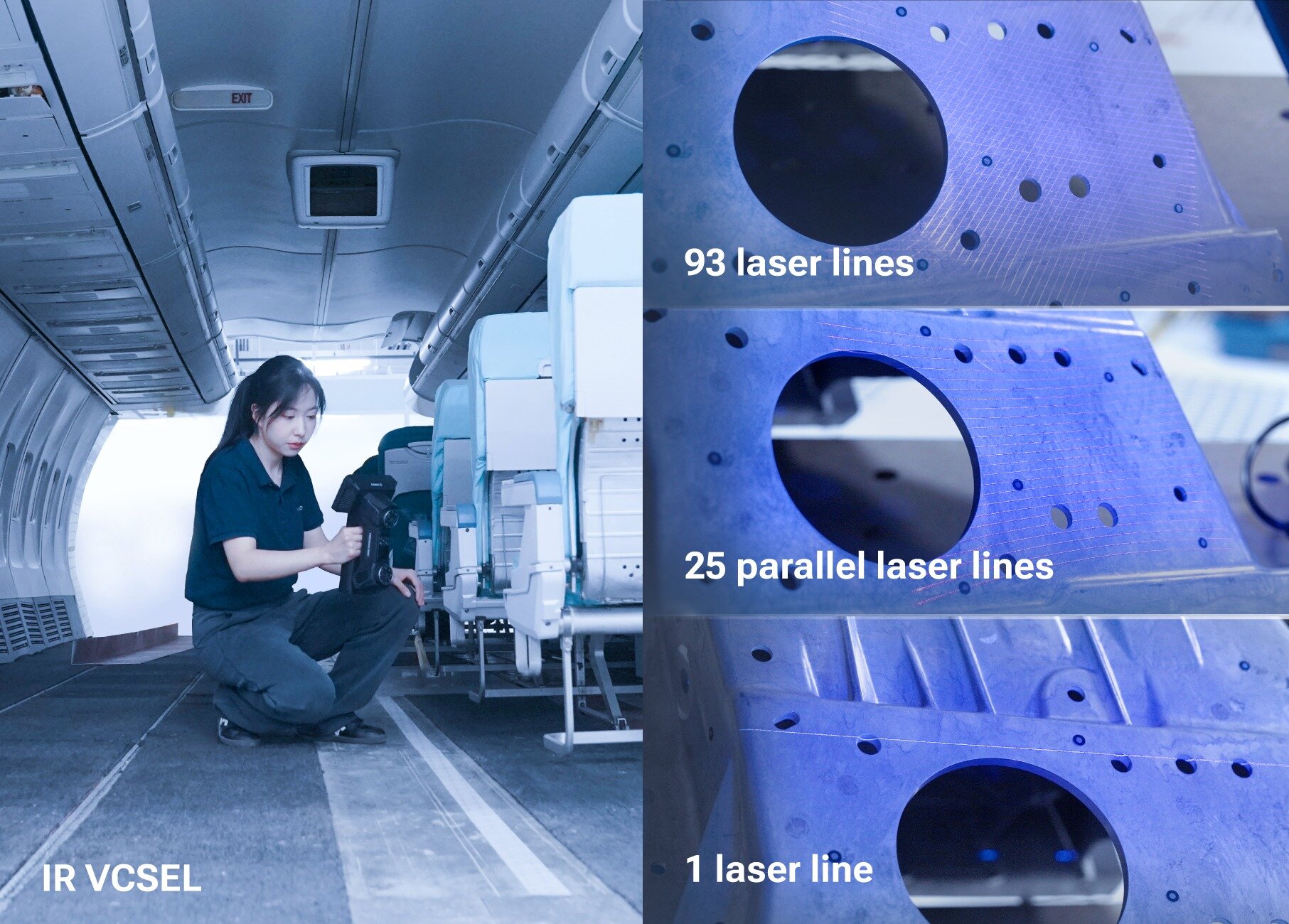

Mehrere Scanning-Modi für den industriellen Einsatz
- Hochgeschwindigkeits-Scanmodus mit 93 Laserlinien für Gesamtscans
- Detail-Scanmodus mit 25 parallelen Laserlinien
- Tiefentaschen-Scanmodus mit 1 Laserlinie
- IR-Schnellscanmodus für schnelle Scans ohne Marker
FreeScan Omni Lite – Der Einstieg in die Omni-Welt
Gleiche Hardware. Gleiche Präzision. Kleinerer Preis.
Der FreeScan Omni Lite nutzt exakt dieselbe kabellose, hochpräzise Basis wie der Omni (0,02 mm Genauigkeit, bis 7,6 Mio. Punkte/s, Multi-Mode-Scanning, Hot-Swap-Akkus).
Der Unterschied? Sie zahlen nur für das, was Sie brauchen – und erweitern später per Software-Modul:
- Module 1: Upfront (On-Device Inspection + Inspection Software Upfront)
- Module 1.1 On-Device Inspection upgrade only (requires S3D Inspection Software)
- Module 2: VPG (Video-Photogrammetrie)
- Module 3 Intelligente Analyse
Starten Sie einfach mit High-Speed-Scanning – und skalieren Sie, wenn Inline-Inspektion, VPG oder AI benötigt werden. Zukunftssicher, ohne heute alles vorab zu investieren.
Schnellvergleich Omni vs. Lite
|
Feature |
Omni |
Omni Lite |
| Hardware & Genauigkeit | Voll | identisch |
| kabellos & Touchscreen | Ja | Ja |
| On-Device Inspection | inklusive | Option (Modul1) |
| Video-Photogrammetrie | inklusive | Option (Modul 2) |
| Intelligente Analyse | inklusive | Option (Modul 3) |
Technische Daten
| Hochgeschwindigkeits-Scan | Enthalten (93 Laserlinien) | VCSEL | Ausführlicher Scan | Inklusive (25 parallele Laserlinien) |
| Tiefe Taschen scannen | Enthalten (1 Laserlinie) | VPG | Unterstützt (keine kodierten Marker erforderlich) |
| Genauigkeit | 0,02 mm | Volumetrische Genauigkeit | 0,02 + 0,03 mm/m |
| Genauigkeit der volumetrischen Ausdehnung mit VPG | 0,02 + 0,015 mm/m | Scan-Geschwindigkeit | 7.619.000 Punkte/s |
| Auflösung | 0,01 ~ 10 mm | Max. FOV | Laser: 580 x 650 mm; IR: 1205 x 1104 mm |
| Verbindung | Drahtloser und kabelgebundener Modus | Tiefenschärfe | 830 mm (170 ~ 1000 mm) |
| Nettogewicht | ≤1,1 kg | Zertifizierungen | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Abnahmetest | VDI/VDE 2634 Blatt 3 & ISO 10360 (Geprüft im ISO/IEC 17025 akkreditierten Labor) | ||
- 1x SHINING FreeScan Omni 3D-Scanner

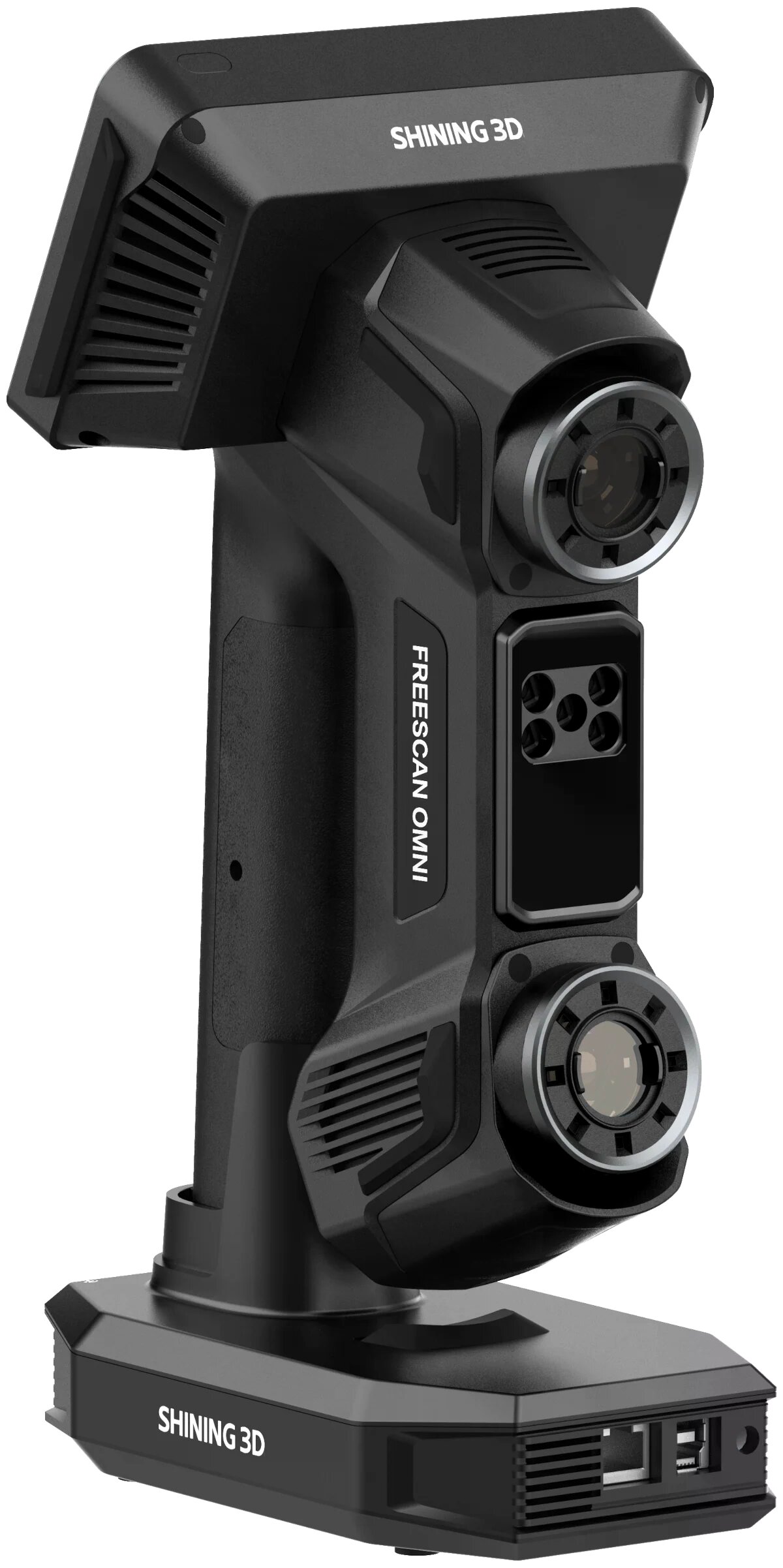

- Smart Dockingstation
- EXscan Datenaufnahme-Software
- Netzteil
- 8 x Akkus mit Ladegerät
- Kalibrierplatte
- Transportkoffer
-
Reflektierende Positionstargets
- 5000 x 6mm & 5040 x 3mm
- 1x Photogrammmetrie-Scalbars 400mm
- VDI/VDE 2634-Blatt 3 Zertifikat
- Schnellschart Anleitung
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
