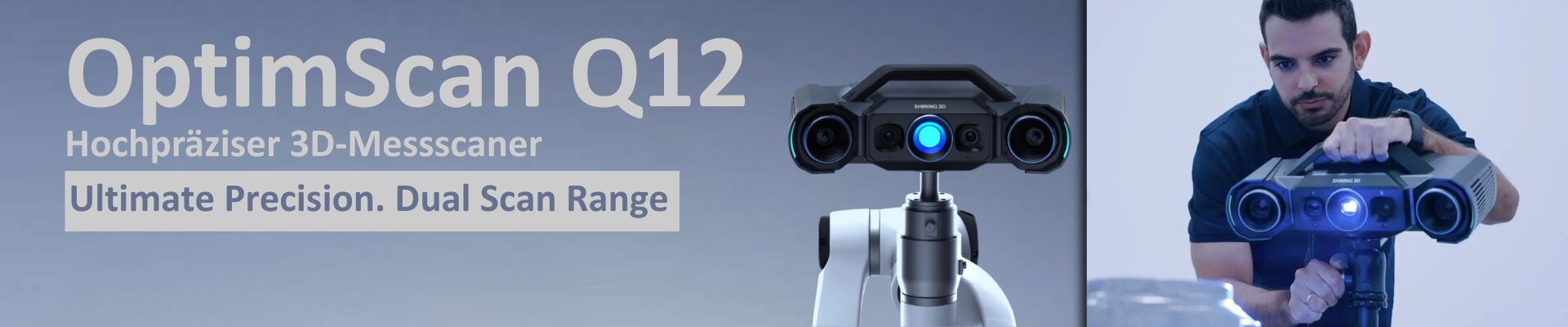

OptimScan Q12
.jpg)
Preis auf Anfrage
Inhalt. 1 Stk.
Preis zzgl. MwSt und Versandkosten
Artikelnummer: 600752440383
GTIN: 6970163083148
HAN: C010462
Hersteller: Shining 3D
Hochpräziser 3D-Messscanner für Industrielle Anwendungen

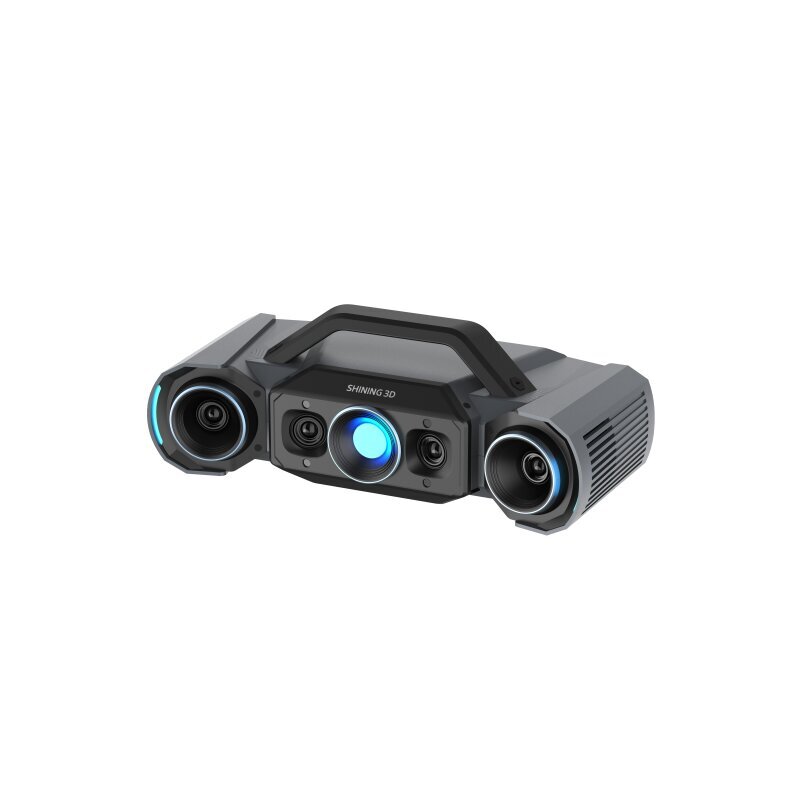

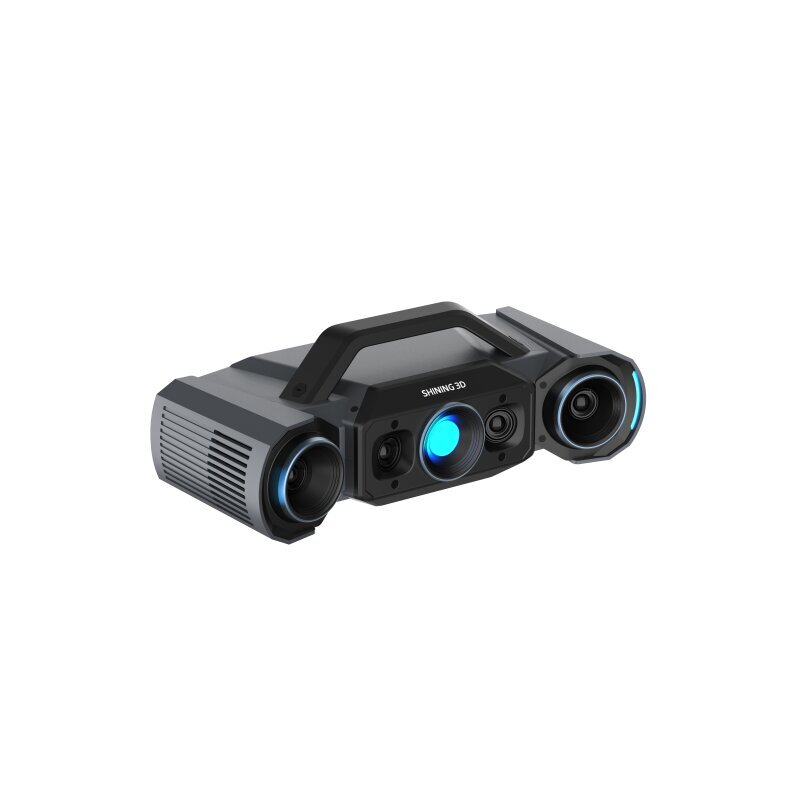

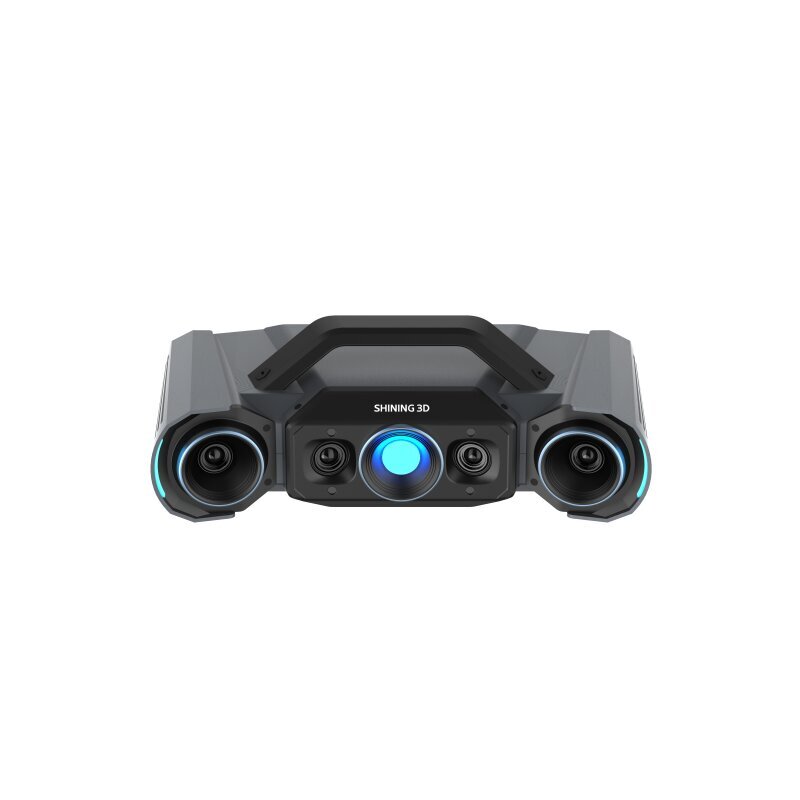

Der OptimScan Q12 von SHINING 3D ist ein kompakter, hochpräziser 3D-Messscanner, der speziell für anspruchsvolle industrielle Inspektions- und Messaufgaben entwickelt wurden. Ausgestattet mit vier hochauflösenden 12,3-Megapixel-Kameras, bieten das System eine herausragende Genauigkeit von bis zu 0,005 mm und ermöglichen eine flexible Nutzung – vom manuellen Handbetrieb über halbautomatische Lösungen bis hin zur vollautomatischen Integration in Roboterzellen. Dank dualer Scanbereiche, intelligenter Technologien wie Monokular-Stereo-Fusion (MSF) und schneller Bildverarbeitung liefern sie zuverlässige, detaillierte und vollständige Scandaten auch bei komplexen Geometrien.
Technische Highlights
Der OptimScan Q12 überzeugt durch modernste Sensortechnologie und intelligente Features, die höchste Präzision mit großer Anwendungsflexibilität verbinden. Mit vier hochauflösenden Kameras und innovativen Funktionen wie Monokular-Stereo-Fusion liefert das System auch bei komplexen Bauteilen vollständige und präzise Scandaten.
Wichtigste Vorteile auf einen Blick
- Hohe Messgenauigkeit und hervorragende Detailtreue auch bei schwierigen Geometrien
- Einfache und schnelle Bedienung durch Ein-Klick-Wechsel der Scanbereiche
- Nahtlose Zusammenführung von Scandaten aus beiden Bereichen in der Software
- Maximale Flexibilität durch drei Betriebsarten (manuell, halb- und vollautomatisch)
- Deutlich verbesserte Datenvollständigkeit dank MSF-Technologie
- Schnelle Scan- und Verarbeitungszeiten für hohe Produktivität
- Zuverlässige Ergebnisse über ein breites Spektrum von Materialien und Oberflächen
Typische Einsatzbereiche
- Qualitätskontrolle und Prüfung von Industrieteilen
- Reverse Engineering
- Automobil- und Fahrzeugbau (z. B. Karosserieteile)
- Luft- und Raumfahrt
- Werkzeug- und Formenbau
- Fertigung von Metall- und Kunststoffbauteilen
- Automatisierte Inline-Inspektion in der Serienproduktion
Dualer Scanbereich - Einfach zu bedienen
Der OptimScan Q12 verfügt über zwei Scanbereiche, die sich mit nur einem Klick umschalten lassen. Eine manuelle Einstellung von Blende und Brennweite entfällt komplett.
- Großer Scanbereich: 430 x 300 mm
- Kleiner Scanbereich: 160 x 110 mm
Daten aus beiden Scanbereichen könne in der Software nahtlos zusammengeführt werden, für maximale Effizienz bei gleichzeitig hoher Detailgenauigkeit.

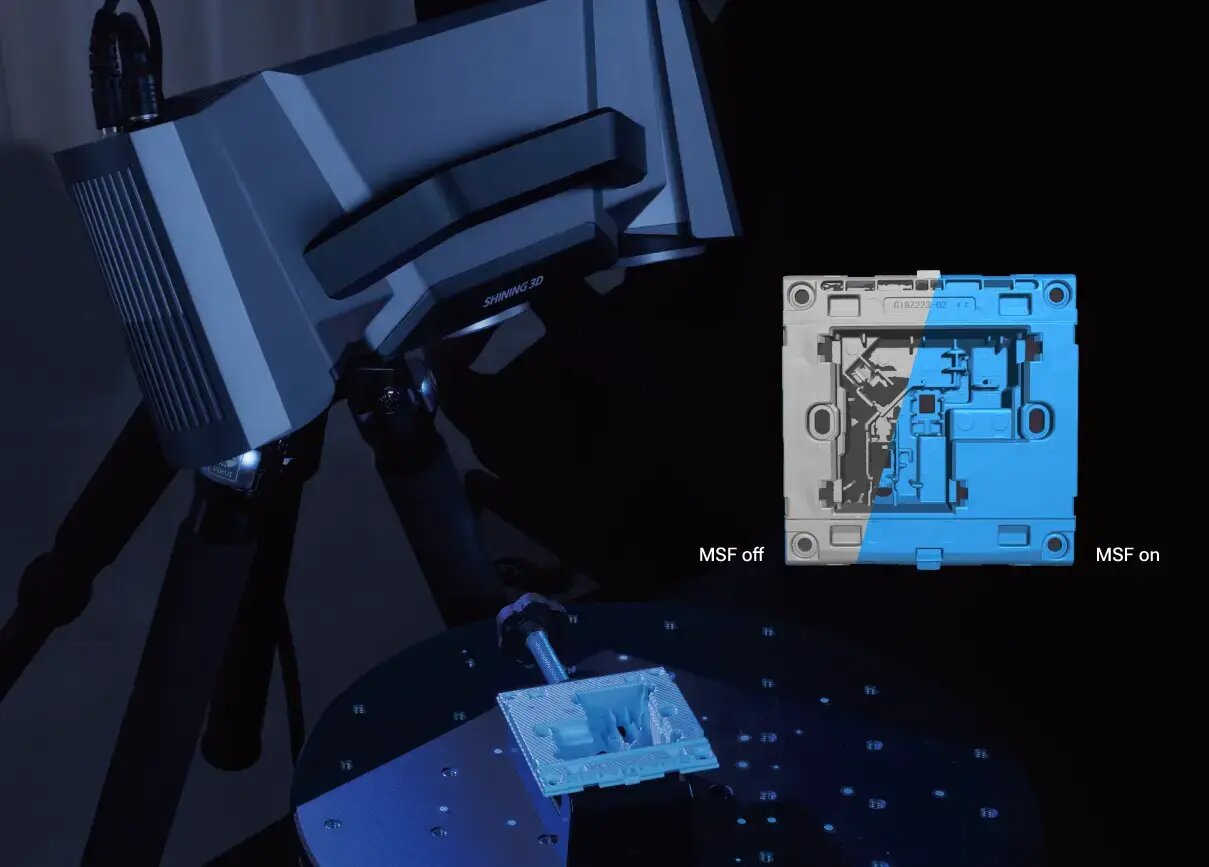

Monokular-Stereo-Fusion (MSF)
Dank der Monokular-Stereo-Fusionsfunktion wird die Datenabdeckung deutlich erhöht und die Integrität der gescannten Daten spürbar verbessern.
Besonders bei anspruchsvollen Geometrien wie Wendepunkten, Kanten und Verbindungen von Industrieteilen liefern die MSF-Technologie zuverlässig und vollständige Scanergebnisse.
Automatischer Zwei-Achsen-Drehtisch (Optional)
Der automatische Zwei-Achsen-Drehtisch (Traglast bis 3 kg) wurde speziell für die nahtlose Integration mit dem OptimScan Q12/Q9 entwickelt. Er ermöglicht vollautomatisches Scannen aus mehreren Winkeln – mit nur einem Klick in der Scan-Software.
Dadurch wird ein effizienter, präziser und wiederholbarer Scanprozess komplexer Bauteile ohne manuelles Eingreifen möglich.
.jpg)

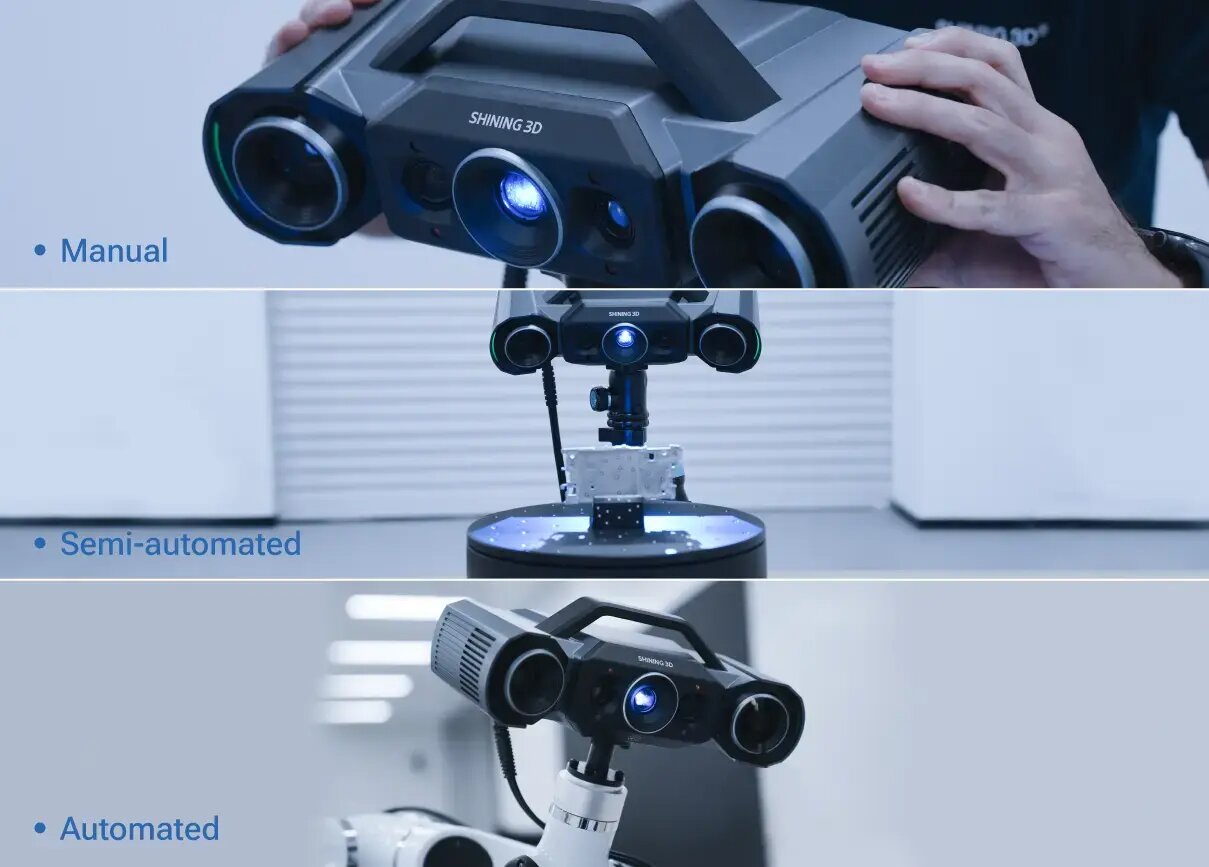

Vielseitig und hochgradig anpassungsfähig
Der OptimScan Q12 ist kompakt und leicht zu transportieren. Es ermöglicht flexibles manuelles Scannen direkt vor Ort.

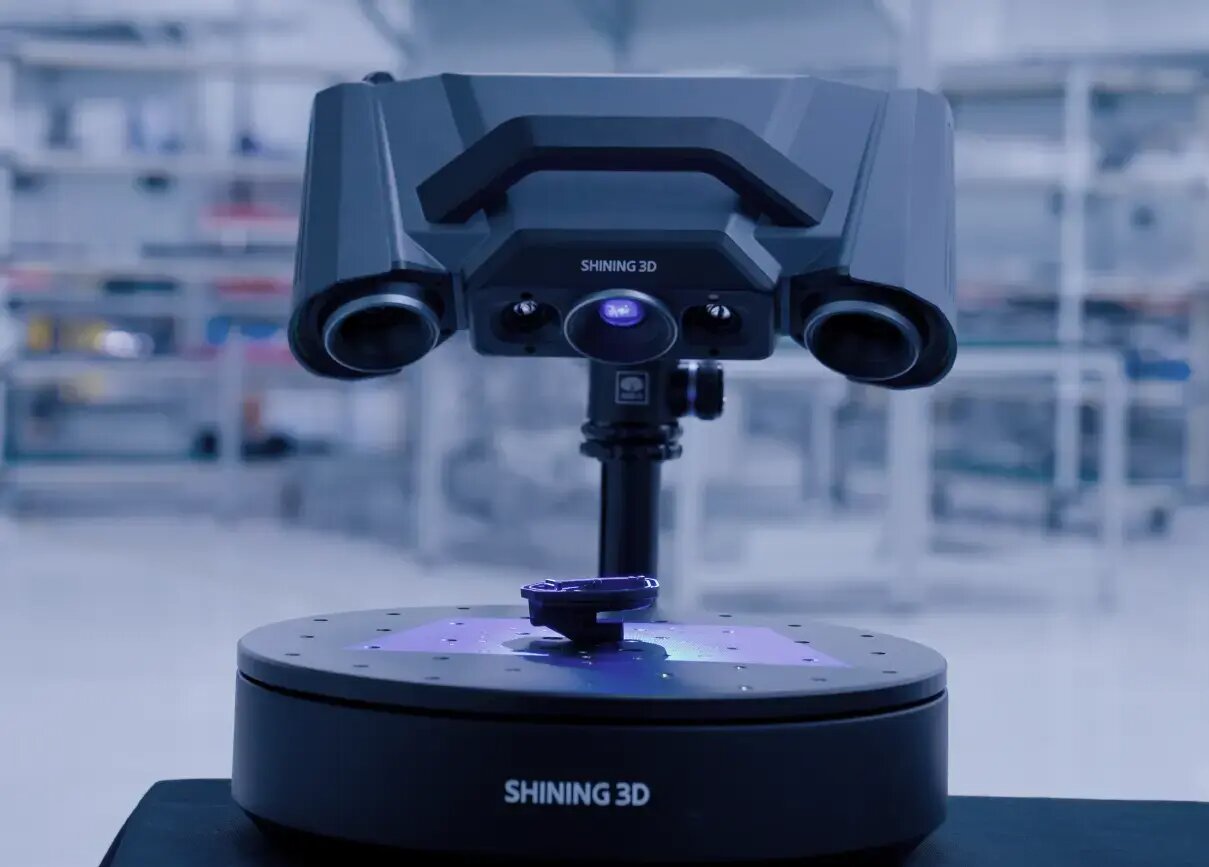

Für den halbautomatischen Betrieb lässt es sich problemlos mit einem festen Stativ und einem automatischen Drehtisch (Traglast bis 20 kg) kombinieren. So wird das Scannen effizienter und deutlich konsistenter.

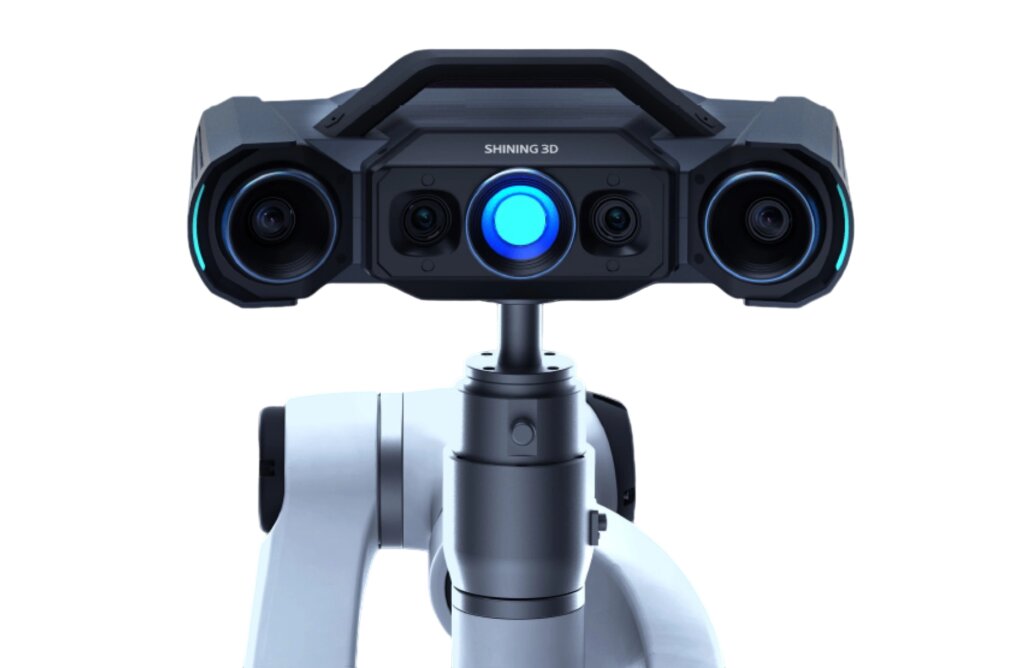

Im vollautomatischen Modus kann das System mit einem Roboter verbunden werden und eignet sich hervorragend für präzise, sich wiederholende Prüf- und Messaufgaben.
Zuverlässige Hochleistung
Ausgestattet mit vier hochauflösenden Kameras erfassen der OptimScan Q12 auch geometrisch komplexe Merkmale und feinste Oberflächendetails mit höchster Präzision.
In Kombination mit leistungsstarken Hardwaremodulen und fortschrittlichen 3D-Rekonstruktionsalgorithmen erreichen das System eine beeindruckende Genauigkeit von 0,005 mm.
Diese Genauigkeit wurde nach der Norm ISO 10360-13 verifiziert und gewährleistet eine stabile, zuverlässige Wiederholbarkeit über ein breites Spektrum von Anwendungen.
Technische Daten
| FOV |
Großer Bereich: 430×300 mm Kleiner Bereich: 160×110 mm |
Genauigkeit |
Großer Bereich: 0,015 mm, Kleiner Bereich: 0,005 mm |
| Arbeitsabstand |
Große Reichweite: 590 mm, Kleiner Bereich: 210 mm |
Tiefenschärfe |
Große Reichweite: 300 mm, Kleiner Bereich: 60 mm |
| Auflösung |
OptimScan Q12: 4 × 12,3MP OptimScan Q9: 4 × 9MP |
Lichtquelle |
Blaue LED |
| Gewicht |
3,5 kg |
Abmessungen |
366 × 162 × 132 mm |
| Länge des Datenkabels | 5 m | ||
| Punktabstand |
OptimScan Q12: Großer Bereich: 0,1 mm, |
||
| Zertifizierungen |
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
||
| Abnahmetest | ISO 10360 - 13 (zertifiziert in einem nach ISO 17025 zertifizierten Genauigkeitslabor | ||
Kompatible Software
- OptimScan Q12
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
