FreeScan Trio

Preis auf Anfrage

Inhalt. 1 Stk.
Preis zzgl. MwSt und Versandkosten

Artikelnummer: 600752440210
GTIN: 6970163080697
HAN: C8993
Hersteller: Shining 3D

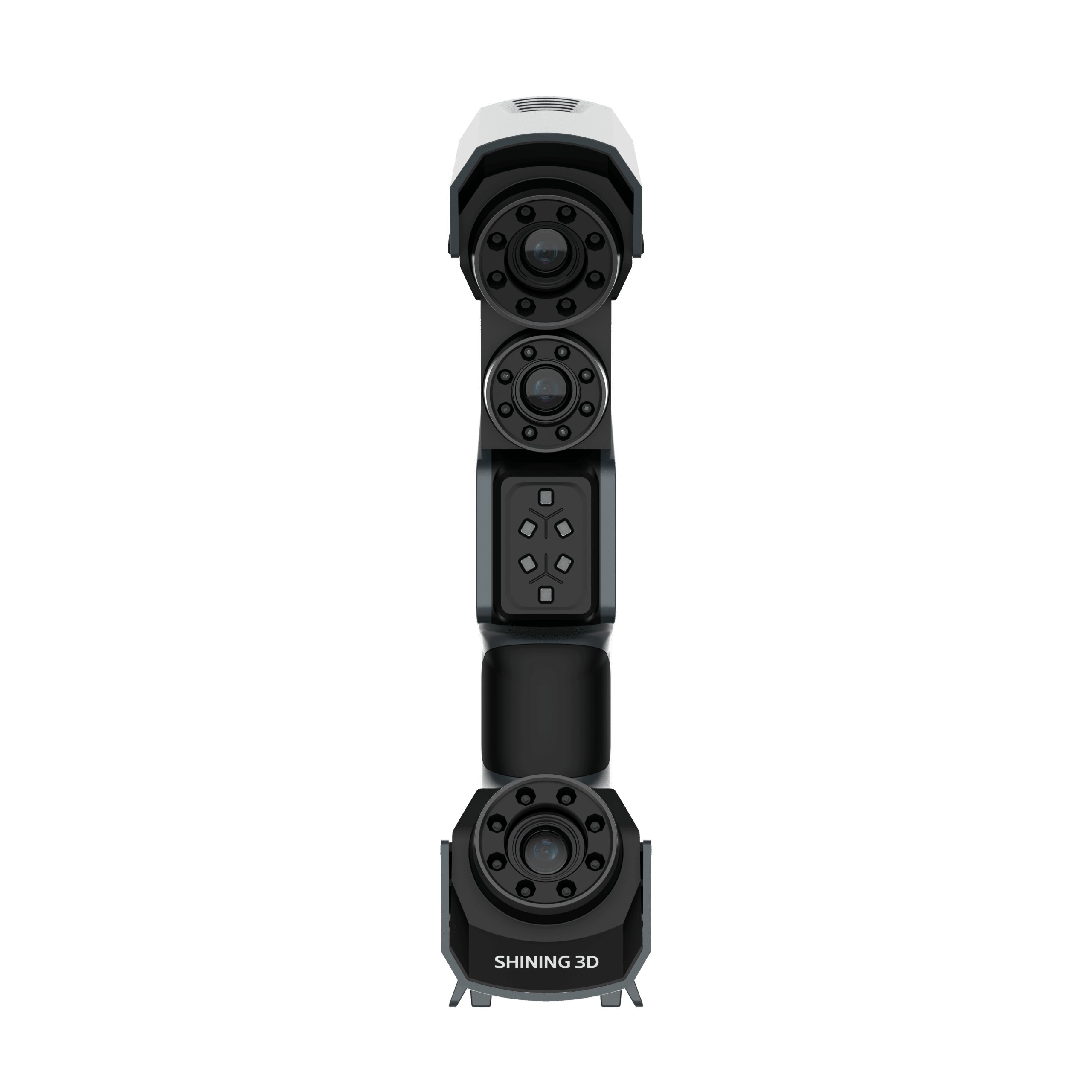

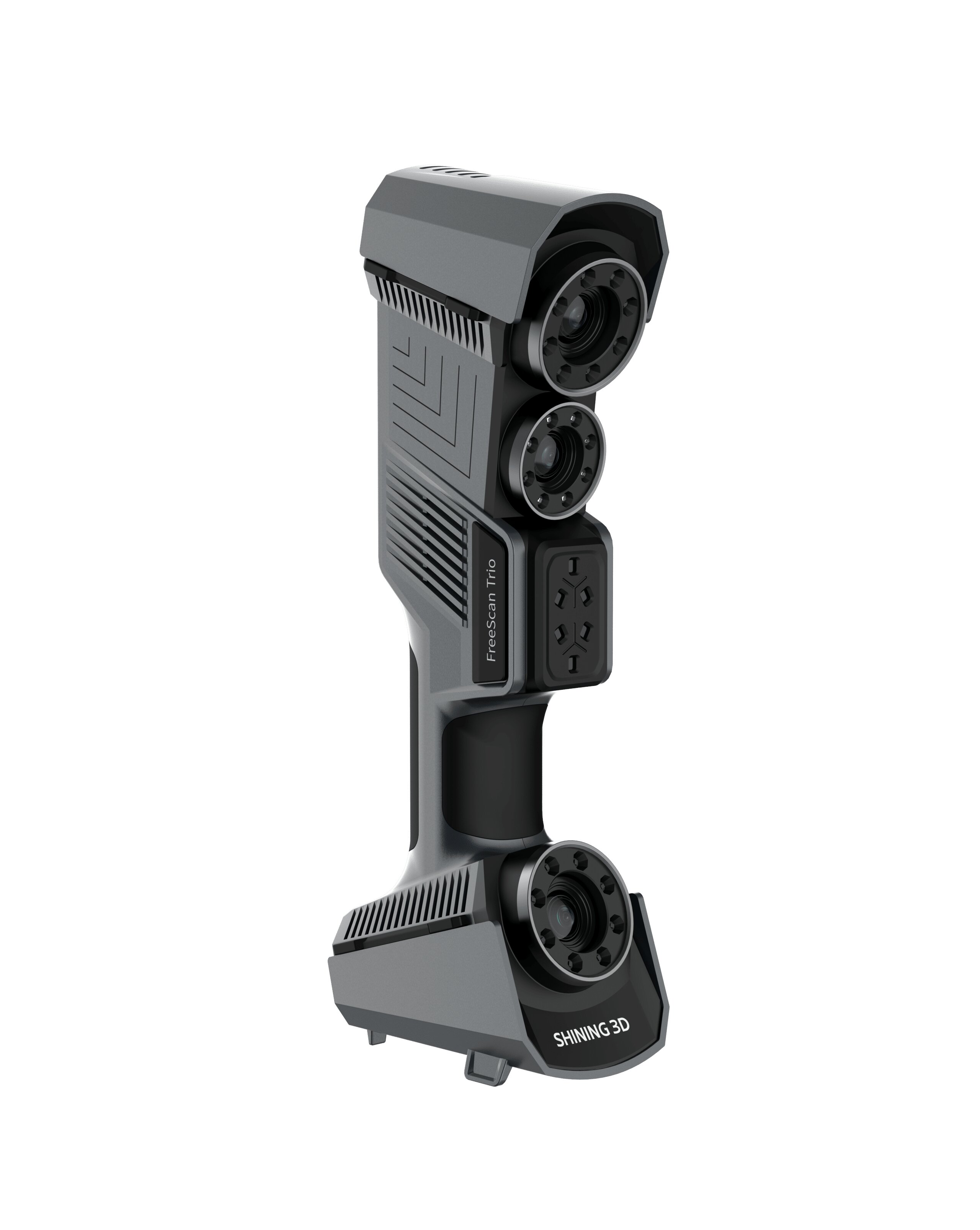

Shining 3D FreeScan Trio – Der erste markerfreie Laser-Handscanner mit Feature-Tracking

Der Shining 3D FreeScan Trio ist der weltweit erste Laser-Handscanner, der dank innovativer Feature-Tracking-Technologie ein zuverlässiges Scannen ohne Marker ermöglicht. Mit seinem einzigartigen 98-Laserlinien-Modus trackt er Oberflächenmerkmale intelligent und reduziert so den Vorbereitungsaufwand erheblich – auf feature-reichen Oberflächen scannen Sie komplett markerfrei, bei anderen mit deutlich weniger Markern.

Der Trio schließt die Lücke zwischen dem FreeScan Trak und dem FreeScan UE Pro im Shining-3D-Portfolio und erweitert das Einsatzspektrum deutlich. Drei hochauflösende 5-Megapixel-Industriekameras erfassen feinste Details, während das große Scanfeld und die hohe Aufnahmegeschwindigkeit von bis zu 3.010.000 Punkten pro Sekunde große Objekte extrem effizient machen. Metrologie-Genauigkeit von bis zu 0,02 mm (mit Markern) und eine volumetrische Genauigkeit von 0,02 + 0,015 mm/m im Photogrammetrie-Modus machen ihn zum professionellen Werkzeug für präzise Messaufgaben.

Der FreeScan Trio kombiniert höchste Genauigkeit mit maximalem Komfort: umschaltbare Arbeitsabstände, ein integriertes Photogrammmetriesystem (ohne codierte Marker nötig) und vier flexible Scan-Modi – darunter eine Single-Line für enge Spalte und tiefe Löcher. Er eignet sich hervorragend für Einsteiger und Profis gleichermaßen und liefert metrologische Ergebnisse nach VDI 2634 Teil 3.

Hauptmerkmale

Markerfreies Scannen: Erster Laser-Handscanner mit Feature-Tracking – 98 Laserlinien-Modus für feature-reiche Oberflächen (weniger oder keine Marker nötig)
Höchste Detailauflösung: Drei 5-Megapixel-Industriekameras für kleinste Details und feine Strukturen (z. B. Schrift)
Blitzschnelles Scannen: Bis zu 3.010.000 Punkte/Sekunde
Metrologie-Genauigkeit: Bis 0,02 mm Genauigkeit, volumetrische Genauigkeit 0,02 + 0,015 mm/m mit Photogrammetrie
Vier flexible Scan-Modi:
- 98 Laserlinien (markerfrei, großes Feld)
- 26 Laserlinien (High-Speed)
- 7 parallele Laserlinien (hohe Detailtiefe)
- Single-Laserlinie (tiefe Löcher, enge Spalte)
Integriertes Photogrammmetrie-System: Minimale Abweichungen bei großen oder getrennten Objekten (mit magnetischer Scale Bar)
Großes Scanfeld: Bis 650 × 580 mm für schnelles Abtasten großer Teile
Geringe Oberflächenempfindlichkeit: Schwarze und spiegelnde Flächen oft ohne Scanspray scannbar
Benutzerfreundlichkeit: Leicht (ca. 985 g), ergonomisch, für Pro-Anwender und fortgeschrittene Einsteiger
Zertifiziert: Kalibrierzertifikat und VDI 2634 Teil 3 konform

Branchen und Anwendungsbereiche

Der FreeScan Trio eignet sich hervorragend für anspruchsvolle metrologische Aufgaben in folgenden Bereichen:

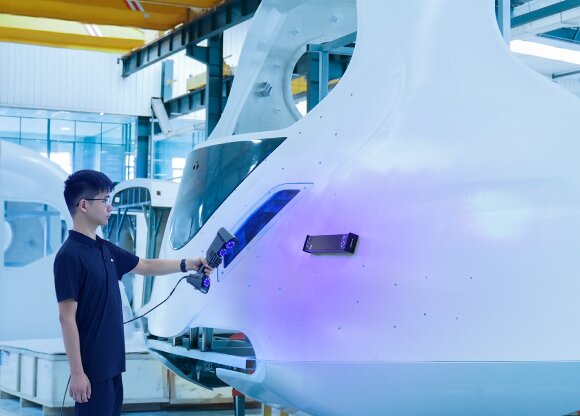

Luft- und Raumfahrt: Präzise Scans von Cockpits, Bauteilen und großen Strukturen mit minimaler Abweichung über große Distanzen
Automobil- und Fahrzeugbau: Reverse Engineering, Qualitätskontrolle von Karosserieteilen, Kleinwagen oder Cockpits
Schwerindustrie & Energie: Große Bauteile wie Turbinen, Bohrer, Rohrleitungen – auch outdoor einsetzbar
Maschinen- und Anlagenbau / Engineering Machinery: Inspektion, Deformationsanalyse und Reverse Engineering von Maschinenkomponenten
Schienenverkehr und Schiffbau: Hulls, Schienen, große Fahrzeugkomponenten
Öffentliche Versorgung & Energie: Wasser- und Dampfturbinen, große Industrieanlagen
Weitere Bereiche: Qualitätssicherung, 3D-Druck-Vorbereitung, CAD-Modellierung, Archivierung von Kulturgütern oder Prototypenentwicklung

Der Scanner ist ideal für Objekte von kleineren Präzisionsteilen bis hin zu Kleinwagen, Flugzeugcockpits oder ganzen Flugzeugabschnitten (in Teilen oder vollständig). Er vereint Geschwindigkeit, Präzision und Flexibilität für professionelle Anwender in Industrie und Metrologie.

Falls Sie eine individuelle Bundle-Zusammenstellung (Scanner + Software) wünschen, kontaktieren Sie uns gerne.

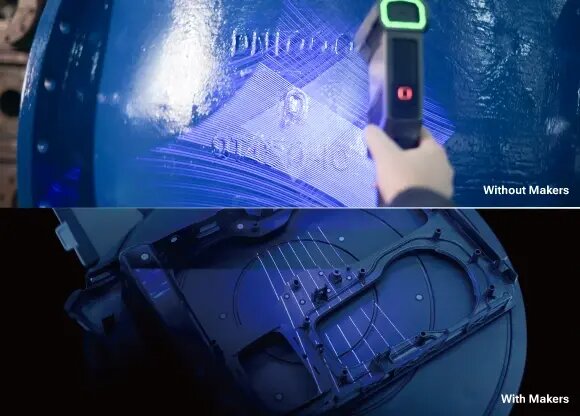

Markerfreier Scan-Modus

Der Shining 3D FreeScan Trio verfügt über eine hochentwickelte intelligente Selbstpositionierungs-Technologie. Im 98-Laserlinien-Modus ermöglicht er ein vollständig markerfreies Scannen auf feature-reichen Oberflächen. Gleichzeitig erreicht er eine beeindruckende Scangeschwindigkeit von bis zu 3.010.000 Punkten pro Sekunde – ideal für schnelle und effiziente Erfassung großer Bauteile.

Drei industrielle 5-MP-Kameras

Ausgestattet mit drei hochauflösenden 5-Megapixel-Industriekameras liefert der FreeScan Trio feinste geometrische Details und erstklassige 3D-Daten. Selbst kleinste Strukturen, Oberflächentexturen und Beschriftungen werden präzise erfasst – perfekt für anspruchsvolle Metrologie- und Reverse-Engineering-Anwendungen.

Diese Kombination aus intelligenter Feature-Tracking-Technologie und leistungsstarken Kameras macht den FreeScan Trio zum vielseitigsten Laser-Handscanner seiner Klasse.

Perfektes Erfassen hoher Details

Der Shining 3D FreeScan Trio liefert eine herausragende Detailgenauigkeit und ermöglicht eine präzise, hochauflösende Datenerfassung – sowohl im markerfreien Modus als auch mit minimaler Markierung. Dank der drei 5-Megapixel-Industriekameras werden selbst feinste Strukturen, Oberflächentexturen und kleine Beschriftungen zuverlässig und scharf erfasst.

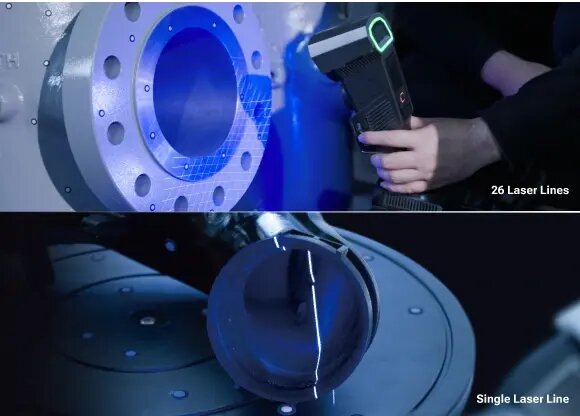

Tiefe Löcher & Taschen Modus

Mit seinen optimierten Kamerawinkeln und flexiblen Scanmodi meistert der FreeScan Trio auch anspruchsvolle Geometrien. Sowohl der 26-Laserlinien-Modus als auch der Single-Laserlinien-Modus ermöglichen das problemlose Scannen von tiefen Löchern, engen Taschen, Rippenwänden und schwer zugänglichen Bereichen – ohne Qualitätsverlust.

Diese Kombination aus hoher Detailauflösung und exzellenter Tiefenreichweite macht den FreeScan Trio zur idealen Lösung für komplexe Bauteile in der Messtechnik und im Reverse Engineering.

Patentierte binokulare Photogrammetrie

Der Shining 3D FreeScan Trio verfügt über eine patentierte binokulare Photogrammetrie-Technologie (Video Photogrammetry – VPG), die herkömmliche Photogrammetrie-Verfahren deutlich übertrifft.

Im Gegensatz zu klassischen Systemen macht diese innovative Technologie den Einsatz aufwändiger kodierter Marker weitgehend überflüssig. Die Vorbereitungszeit wird dadurch mindestens halbiert. Gleichzeitig wird eine hervorragende volumetrische Genauigkeit erreicht – ideal für das präzise Scannen großer und sehr großer Objekte. Mit nur einer magnetischen Scale Bar lassen sich Abweichungen über große Distanzen minimal halten (volumetrische Genauigkeit bis zu 0,02 + 0,015 mm/m).

Diese integrierte Lösung spart Zeit, reduziert den Arbeitsaufwand und liefert gleichzeitig höchste Messgenauigkeit bei großen Bauteilen – ein entscheidender Vorteil besonders in der Luft- und Raumfahrt, im Fahrzeugbau und im Schwermaschinenbau.

Zertifizierte Messgenauigkeit

Der Shining 3D FreeScan Trio erfüllt höchste metrologische Standards und liefert zuverlässig präzise Messergebnisse für anspruchsvolle Industrieanwendungen.

Geprüfte Standards: Strenge Abnahmeprüfungen nach VDI/VDE 2634 Teil 3 und ISO 10360

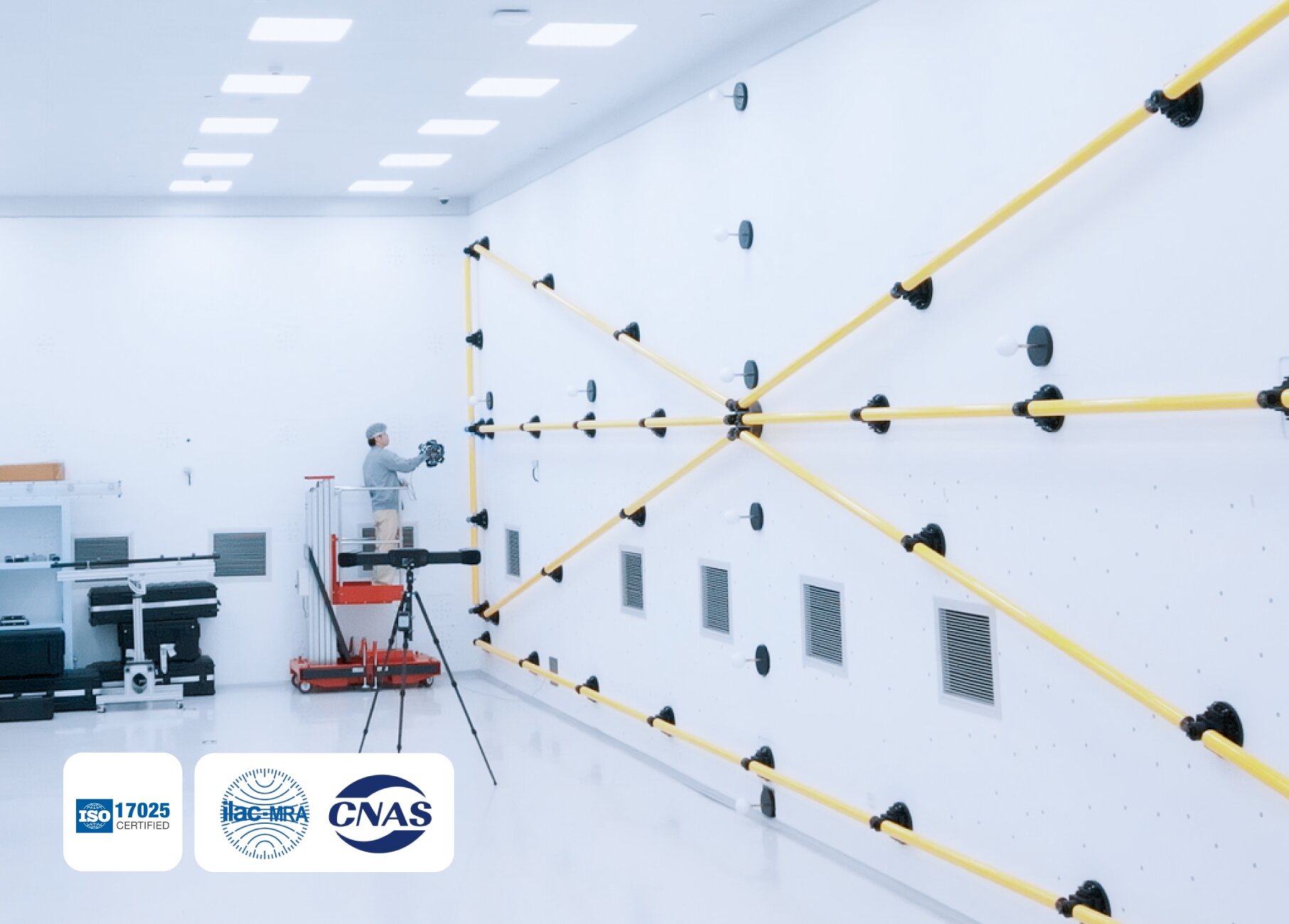

Akkreditiertes Labor: Kalibriert im ISO/IEC 17025-akkreditierten Genauigkeitslabor von SHINING 3D (CNAS-akkreditiert)
Volle Rückführbarkeit: Das integrierte Qualitäts- und Kontrollsystem gewährleistet die internationale Rückführbarkeit aller Messungen und Kalibrierungen

Jedes Gerät wird mit einem individuellen Kalibrierzertifikat ausgeliefert. Dank dieser zertifizierten Genauigkeit ist der FreeScan Trio besonders für Qualitätssicherung, Abnahmeprüfungen und anspruchsvolle Messaufgaben in regulierten Branchen geeignet.

Technische Daten

Hochgeschwindigkeits-Scan	26 Laserlinien	Detaillierter Scan	7 Laserlinien
Tiefenscan	1 einzelne Zeile	Markerloses scannen	98 Laserlinien
Große Teile	cPhotogrammetrie-Modus, keine kodierten Marker erforderlich	Genauigkeit	bis zu 0,02mm
Max. FOV	650 x 580mm	Punktabtand	0.01 ~ 3mm
Volumetrische Genauigkeit	0,02 + 0,015mm/m (mit Photogrammetrie)	Scan Geschwindigkeit	Bis zu 3.010.000 Punkte/s
Flexibles FOV	bis zu 26000 x 2200mm	Verbindung	Wireless & Wired mode (Fiber optic)
Zertifizierungen	CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TiSAX
Genauigkeits-Zertifizierung	VDI/VDE 2634 Teil 3 (ISO 17025 zertifiziertes Labor)

Kompatible Software

Shining 3D FreeScan Trio Scanner

Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
