FreeScan Combo Series
Preis auf Anfrage
Inhalt. 1 Stk.
Preis zzgl. MwSt und Versandkosten
| Combo | Combo+ |
| Artikelnummer: 600752440155 GTIN: 6970163080598 HAN: C8871 Hersteller: Shining 3D |
Artikelnummer: 600752440235 GTIN: 6970163081809 HAN: C9875 Hersteller: Shining 3D |

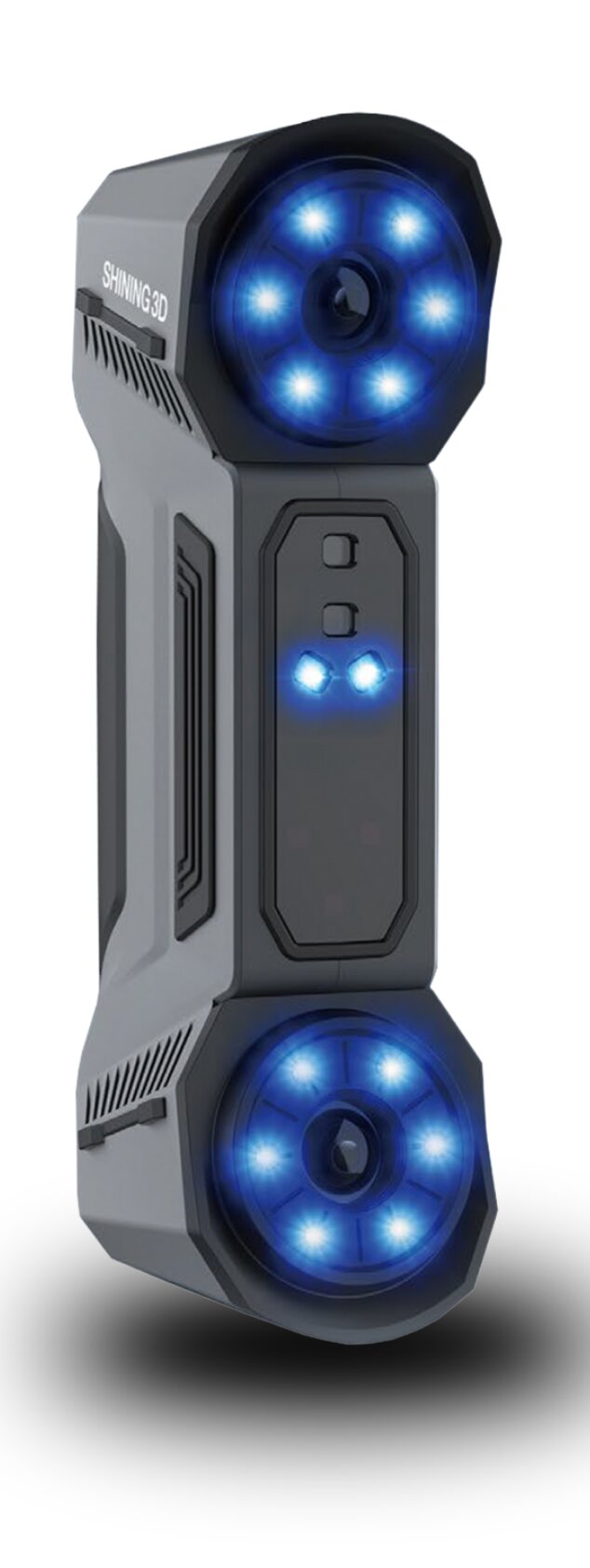

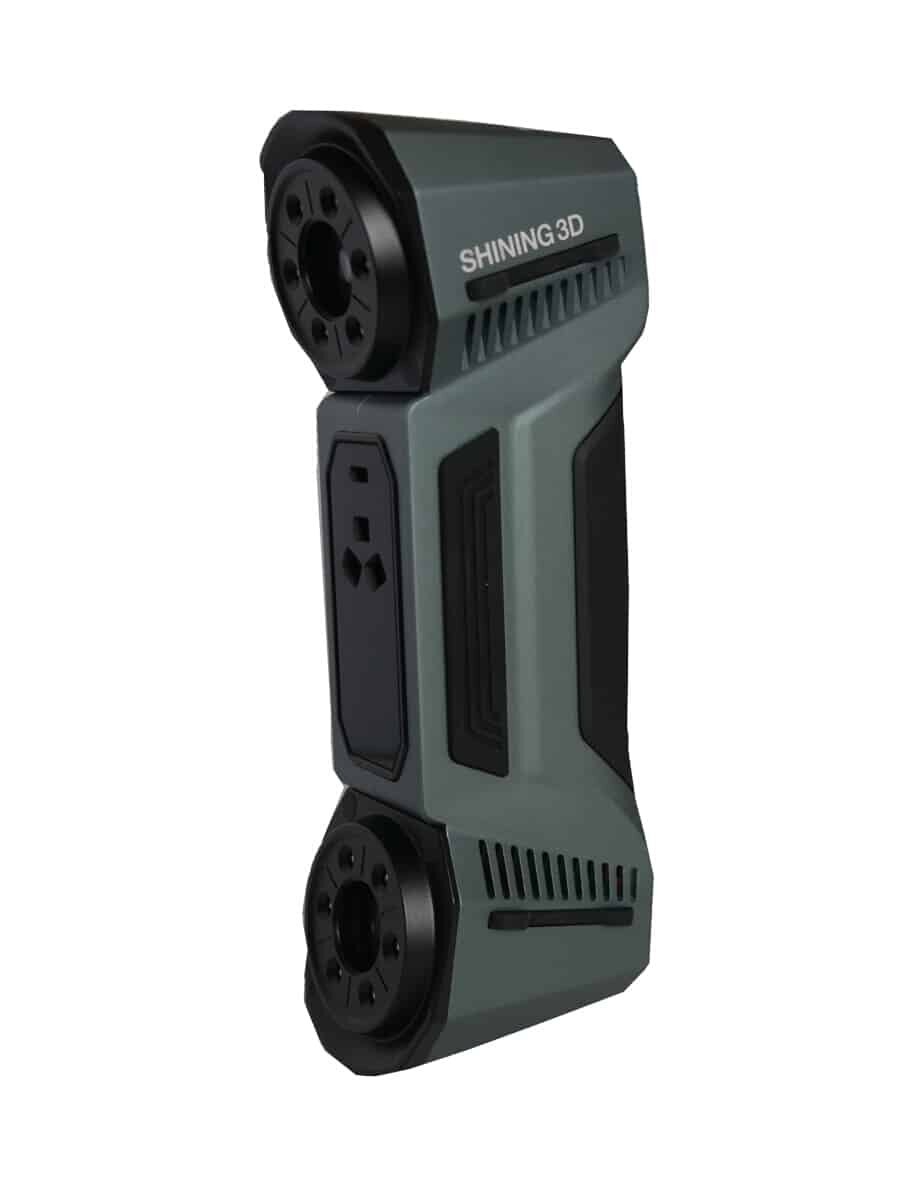

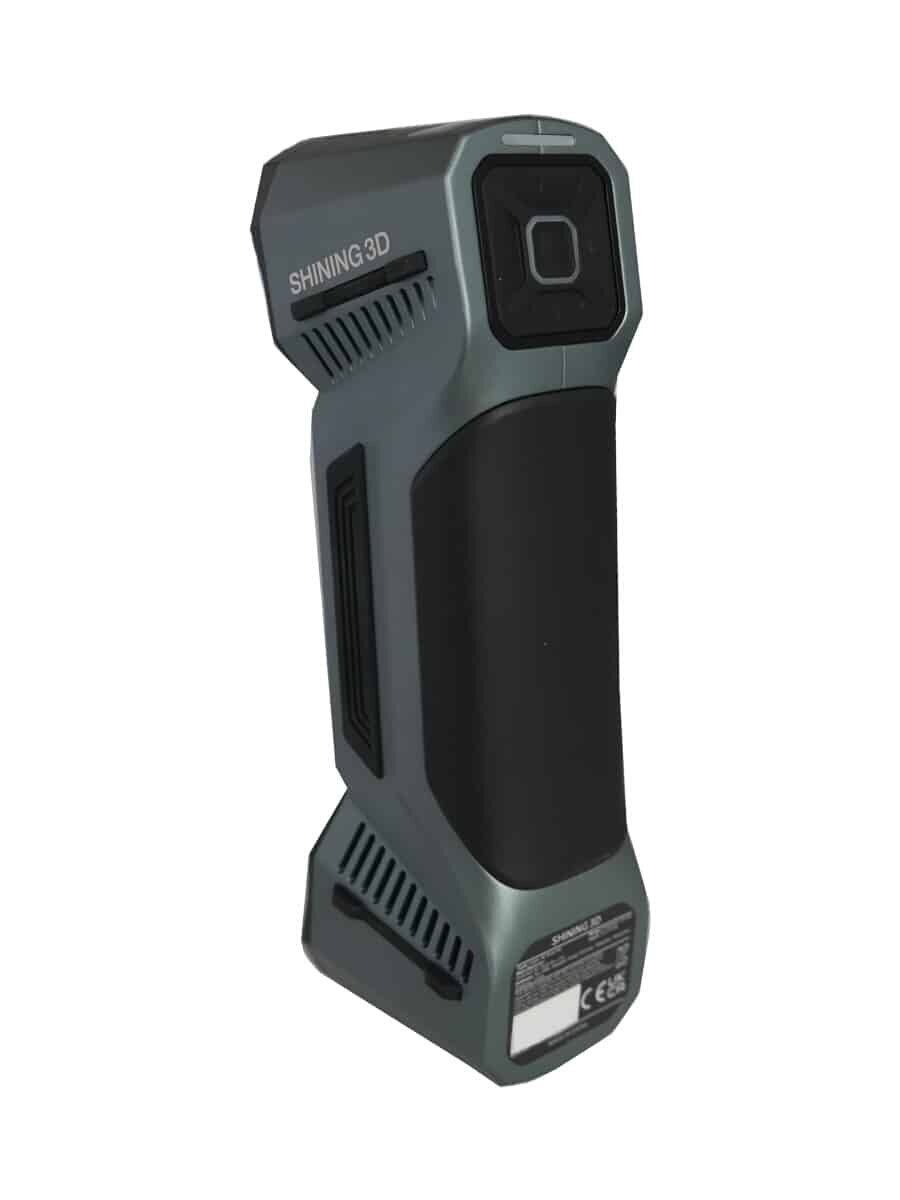

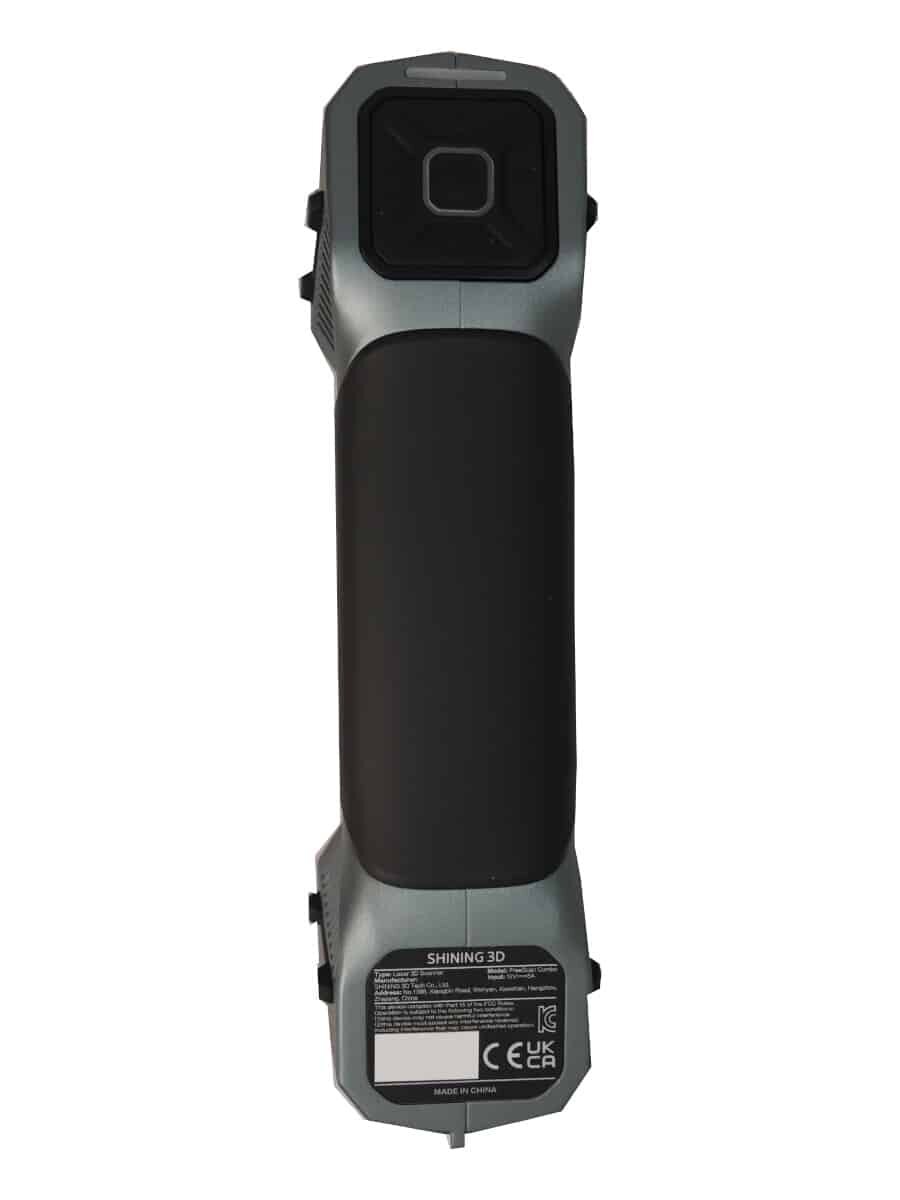

FreeScan Combo Serie: Multifunktionaler Metrologie-Laser-3D-Scanner mit Hybrid-Lichtquelle
Die FreeScan Combo Serie vereint Blue-Laser- und Infrarot-Licht in einem extrem kompakten Gehäuse. Mit einer Größe von nur 193 × 63 × 53 mm und einem Gewicht von lediglich 620 g ist sie der ideale Begleiter für präzise 3D-Scans in engen und komplexen Umgebungen.
Ob hochpräzise Qualitätskontrolle, Reverse Engineering oder Scan von reflektierenden und dunklen Oberflächen – die Combo Serie meistert nahezu jede Herausforderung mit metrologischer Genauigkeit.
Kompakt und leistungsstark
Die FreeScan Combo Serie packt zwei Lichtquellen in ein ultra-kompaktes Gehäuse. Dank der Kombination aus Blue Laser und Infrared VCSEL-Technologie erhalten Sie höchste Präzision bei maximaler Flexibilität – und das bei geringstem Gewicht.
Zertifizierte Metrologie-Genauigkeit
Die Genauigkeit von bis zu 0,02 mm wurde nach VDI/VDE 2634 und ISO 10360 in einem ISO 17025-akkreditierten Labor verifiziert. Perfekt für anspruchsvolle Inspektions- und Qualitätssicherungsaufgaben.

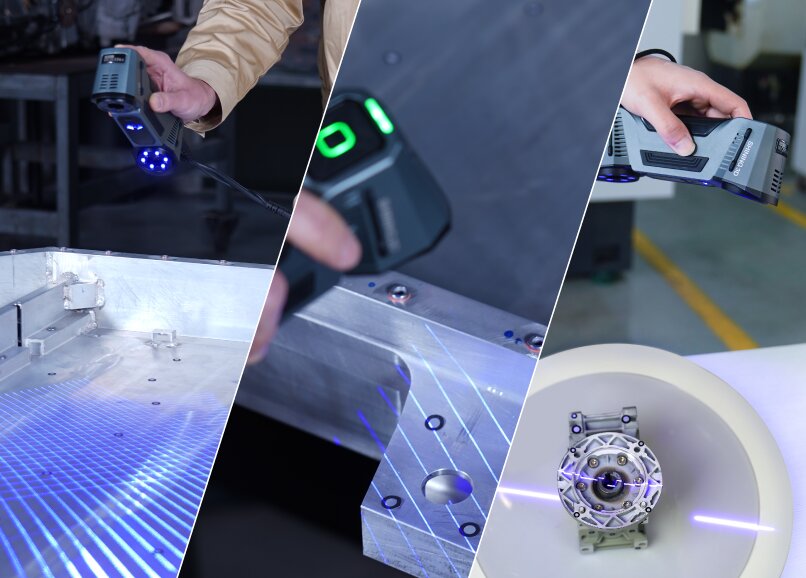

Vier Scan Modi für jedes Werkstück
- Multi-Line-Modus - 26 Laserlinien (Comno) bzw- 50 Laserlinien (Combo+) für schnelle Erfassung großer Flächen
- Fine-Scan-Modus - 7 parallele Laserlinien für feinste Details
- Deep-Hole-Modus - einzelne Laserlinien für tiefe Löcher, Taschen und schwer zugänglice Bereiche
- Infrarot-Modus - schnelle, markerloses Scannen bei feature-reichen Oberflächen
Kompakt und leistungsstark
Die FreeScan Combo Serie packt zwei Lichtquellen in ein ultra-kompaktes Gehäuse. Dank der Kombination aus Blie Laser und Infrarot VCSEL-Technologie erhlaten Sie höchste Präzision bei maximaler Flexiblität - und das bei gerimgstem Gewicht.
Schnelle Scan-Geschwindigkeit
Bis zu 3,6 Milionen Punkte pro Sekunde (Combo+) sorgen für höchste Effizienz - auch bei großen Bauteilen.
Leicht & ergonomisch
Das optimierte Design und der angepasste Kamerawinkel ermöglichen ermüdungsfreies arbeiten, selbst in eingen Räumen oder bei langen Scan-Sessoins.
Infrarot-Modus - markerlos & schnell

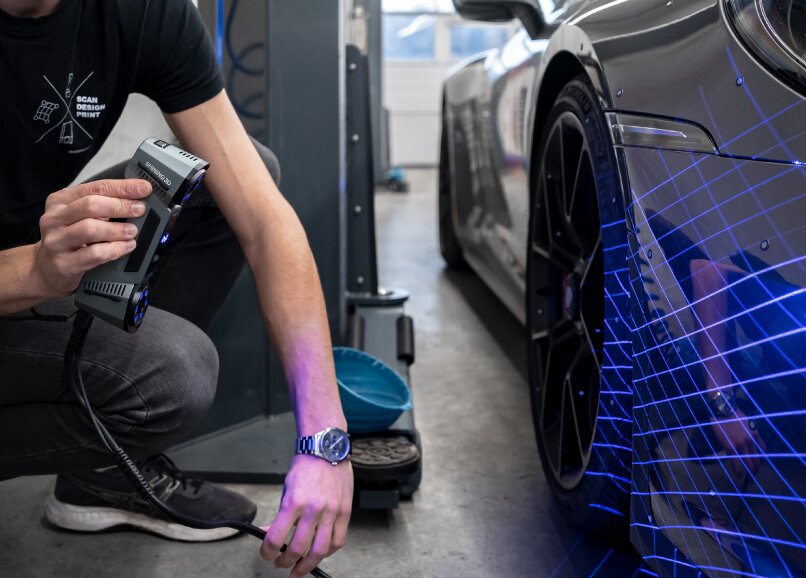

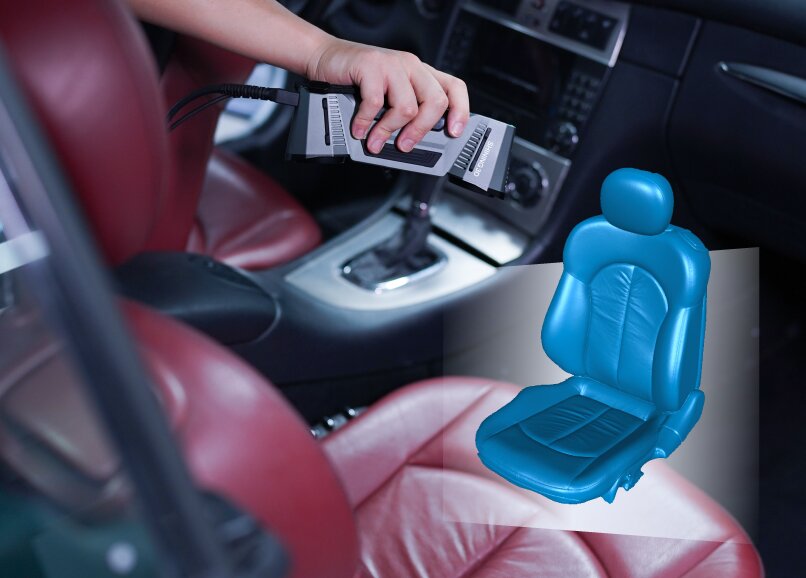

Für Bauteile mit ausreichend geometrischen Merkmalen scann Sie komplett ohne Marker - ideal für Motorenräume, Fahrgestelle ider schnelle Vor-Ort-Scans.
Schnelle Scan-Geschwindigkeit - Bis zu 3,6 Millionen Punkte pro Sekunde
Der Mehrlinien-Modus der FreeScan Combo-Serie projiziert bis zu 50 blaue Laserlinien (FreeScan Combo+). Damit erreicht der Scanner eine beeindruckende Scan-Geschwindigkeit von bis zu 3.600.000 Punkten pro Sekunde.
Diese hohe Geschwindigkeit ermöglicht eine effiziente Digitalisierung auch großer und komplexer Bauteile – bei gleichzeitig hoher Detailgenauigkeit.

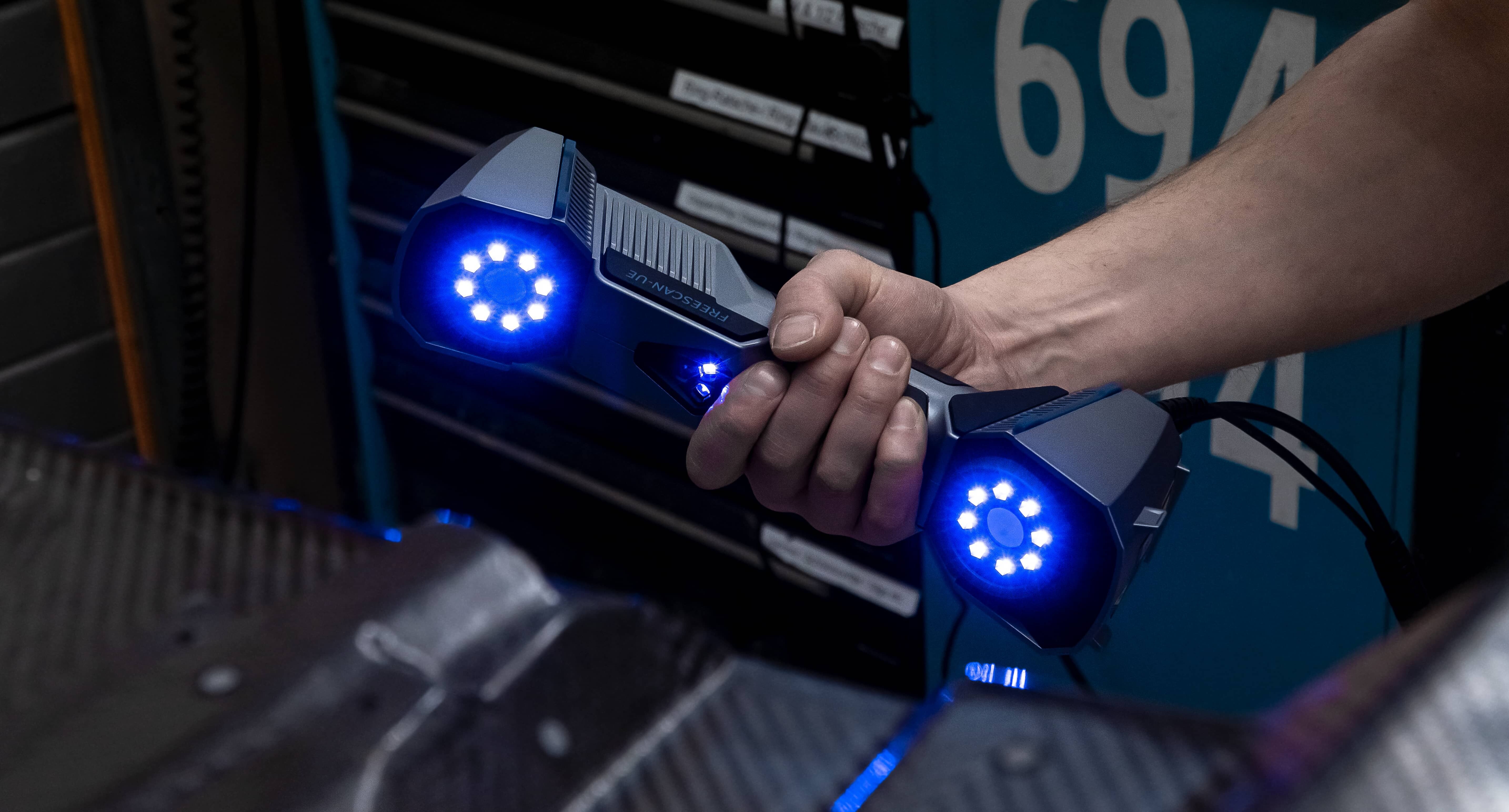

Leistungsstark und ergonomisch - Komfortables Scannen auch in engen Räumen
Die FreeScan Combo-Serie überzeugt durch ihr extrem kompaktes, leichtes und ergonomisches Design. Mit einem Gewicht von nur 620 Gramm liegt der Scanner perfekt in der Hand und ermöglicht ermüdungsfreies Arbeiten über längere Zeiträume.
Dank des optimierten Kamerawinkels eignet sich die Combo-Serie besonders gut für das Scannen in engen, schwer zugänglichen und komplexen Umgebungen. Auch Nähte, Vertiefungen und schwer erreichbare Bereiche können schnell und komfortabel erfasst werden.
Vier Scan-Modi für jedes Werkstück
- Multi-Line-Modus — 26 Laserlinien (Combo) bzw. 50 Laserlinien (Combo+) für schnelle Erfassung großer Flächen
- Fine-Scan-Modus — 7 parallele Laserlinien für feinste Details
- Deep-Hole-Modus — einzelne Laserlinie für tiefe Löcher, Taschen und schwer zugängliche Bereiche
- Infrarot-Modus — schnelles, markerloses Scannen bei feature-reichen Oberflächen

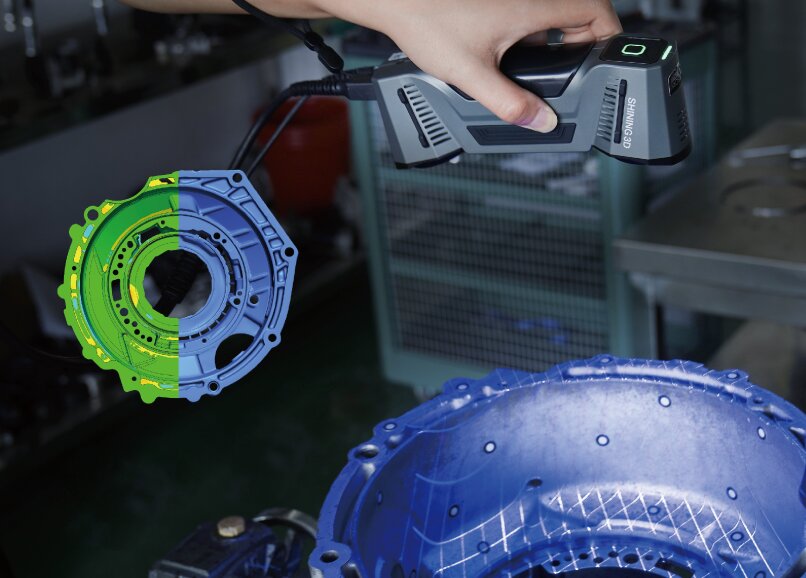

Metrologische Genauigkeit, auf die Sie sich verlassen können
Mit einer Genauigkeit von bis zu 0,02 mm in den Laserscan-Modi ist die FreeScan Combo-Serie die smarte Wahl für industrielle Messtechnik.
Die Leistung wurde streng nach VDI/VDE 2634 und ISO 10360 in einem nach ISO/IEC 17025 akkreditierten Labor geprüft. Der Kugelabstandsfehler wurde mit rückverfolgbaren Längenartefakten und Referenzmarkern an unterschiedlichen Positionen und Orientierungen im Messvolumen ermittelt – bei einer Temperatur von 20 ± 0,5 °C und einer Luftfeuchtigkeit von 40 ~ 60 % RH.
Blauer Laser und Infrarotlicht Innovative Hybrid-Lichtquelle für maximale Flexibiltät

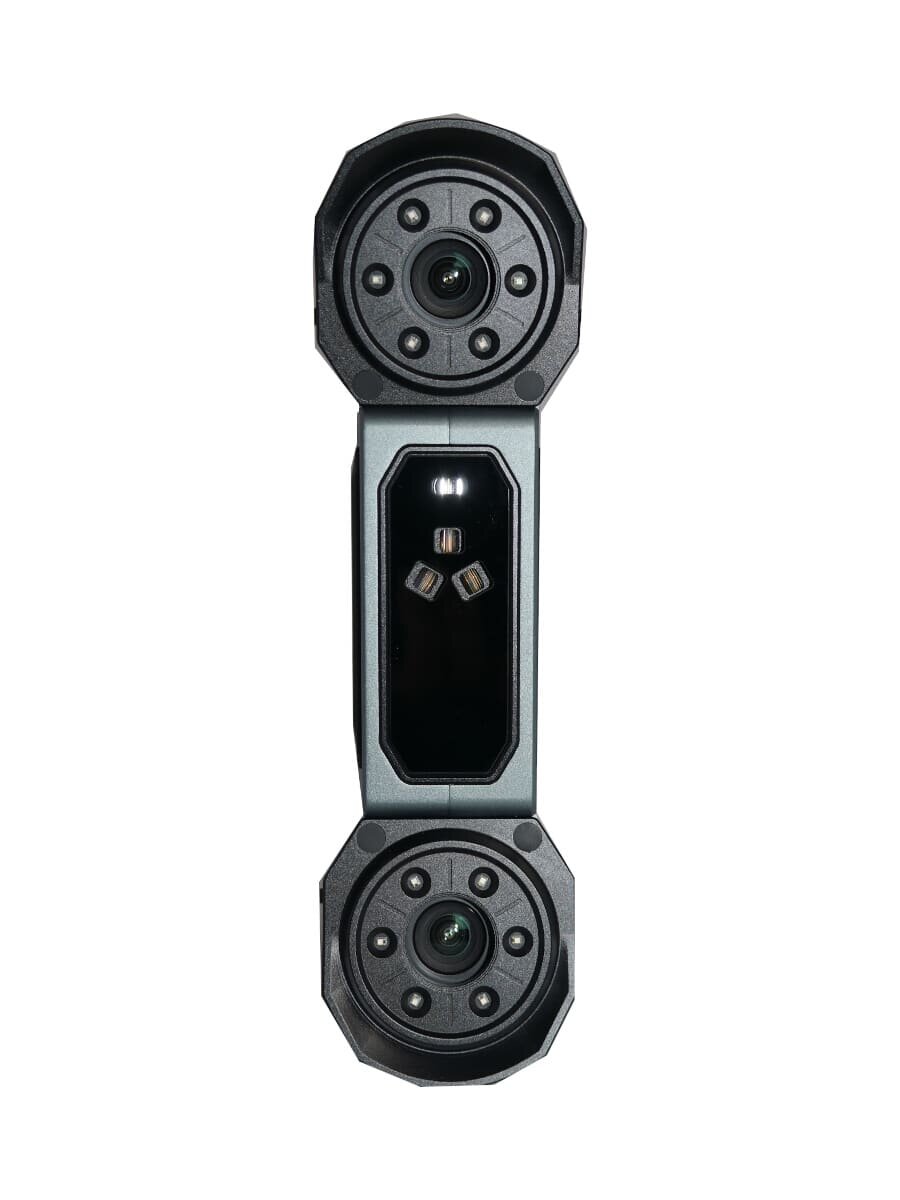

Die FreeScan Combo-Serie kombiniert zwei leistungsstarke Lichtquellen in einem Gerät: blauen Laser und Infrarotlicht (VCSEL). Diese innovative Hybrid-Technologie ermöglicht es, unterschiedlichste industrielle 3D-Scanaufgaben mit nur einem Scanner optimal zu lösen - von hochpräzisen Messungen bis hin zu schnellen, markerlosen Scans.
Infrarot-Licht-Scan-Modus - Markerlos, schnell und effizient
Der Infrarot-Modus ist die idiale Lösung für Werkstücke mit reuchhaltigen geometrischen Merkmalen. Er erfasst Oberfläschen schnell und hochauflösend, ohne das Markierungen aufgebracht werden müssen.
Besonders bei großen Bauteilen, komplexen Baugruppen oder Vor-Ort-Scans spart Ihnen dieser Modus wertvolle Zeit erhöht die Effizienz erheblich.
Technische Daten
| Hochgeschwindigkeits-Scan | 50 (Combo+) 26 (Combo) Laserlnien | Detaillierter Scan | 7 Laserlinien |
| Tiefe Taschen | 1 einzelne Zeile | Keine Markierungen scannen | Infarot Modus |
| Genauigkeit | 0,02mm | Max. Fox | 520 x 510mm / 600x600mm |
| Volumetrische Genauigkeit | 0,02 + 0,033mm/m | Punktabstand | 0,05 ~ 10mm / 0,1 ~ 3mm |
| Scan Geschwindkeit | Bis zu 3.600.000 Punkte/s | Gewicht | 620g |
| Zertifizierung | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | Genauigkeits Zertifizierung | VDI/VDE 2634 Teil3 (ISO1702 zertifiziertes Labor) |
Kompatible Software
- FreeScan Combo
- Transportkoffer
- Kalibrierplatte
- Marker 3 und 6 mm
- Dongle
- USB Stick
- Anleitung
- Netzkabel
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
