FreeScan Trak Nova
Preis auf Anfrage
Inhalt. 1 Stk.
Preis zzgl. MwSt und Versandkosten
Artikelnummer: 600752440350
GTIN: 6970163083124
HAN: C010198
Hersteller: Shining 3D

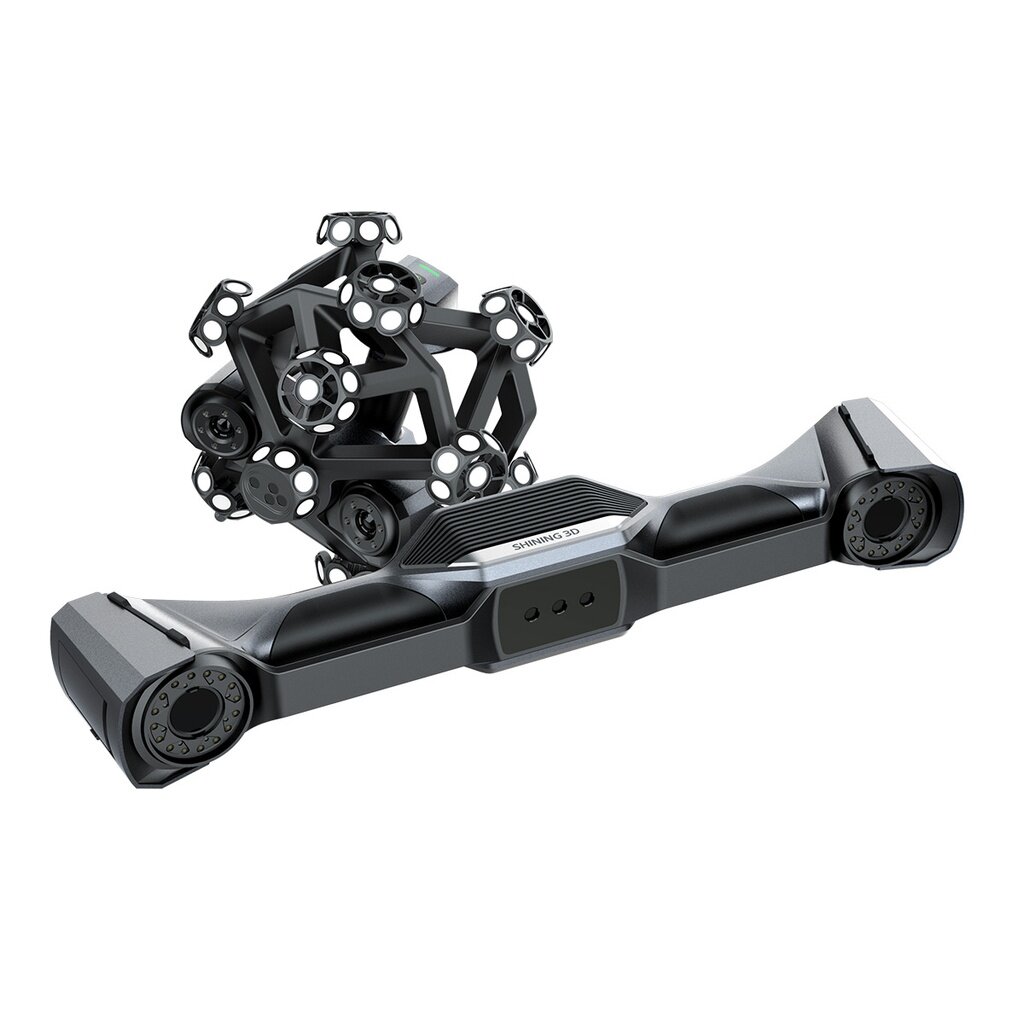

FreeScan Trak Nova: Die Zukunft der 3D-Messung in Ihren Händen
Der FreeScan Trak Nova ist ein kabelloses, multifunktionales 3D-Messsystem mit dynamischem Tracking, das höchste Flexibilität und Präzision für anspruchsvolle Messaufgaben bietet. Es kombiniert modernste Technologien in einem kompakten, tragbaren Gerät und eignet sich hervorragend für Branchen wie Maschinenbau, Schienenverkehr, Luftfahrt oder Energietechnik, wo große Bauteile präzise und effizient erfasst werden müssen.
Technische Highlights
Das System nutzt patentierte Video-Photogrammetrie-Technologie, die den Bedarf an Markern deutlich reduziert oder sogar komplett eliminiert. Der abnehmbare Handscanner (FreeScan UE Nova) erreicht ein außergewöhnlich großes Sichtfeld von bis zu 2,6 × 2,2 Metern – einer der größten Werte bei handgeführten Laserscannern überhaupt. Dadurch lassen sich große Bauteile viel schneller und mit weniger Positionierungen erfassen.

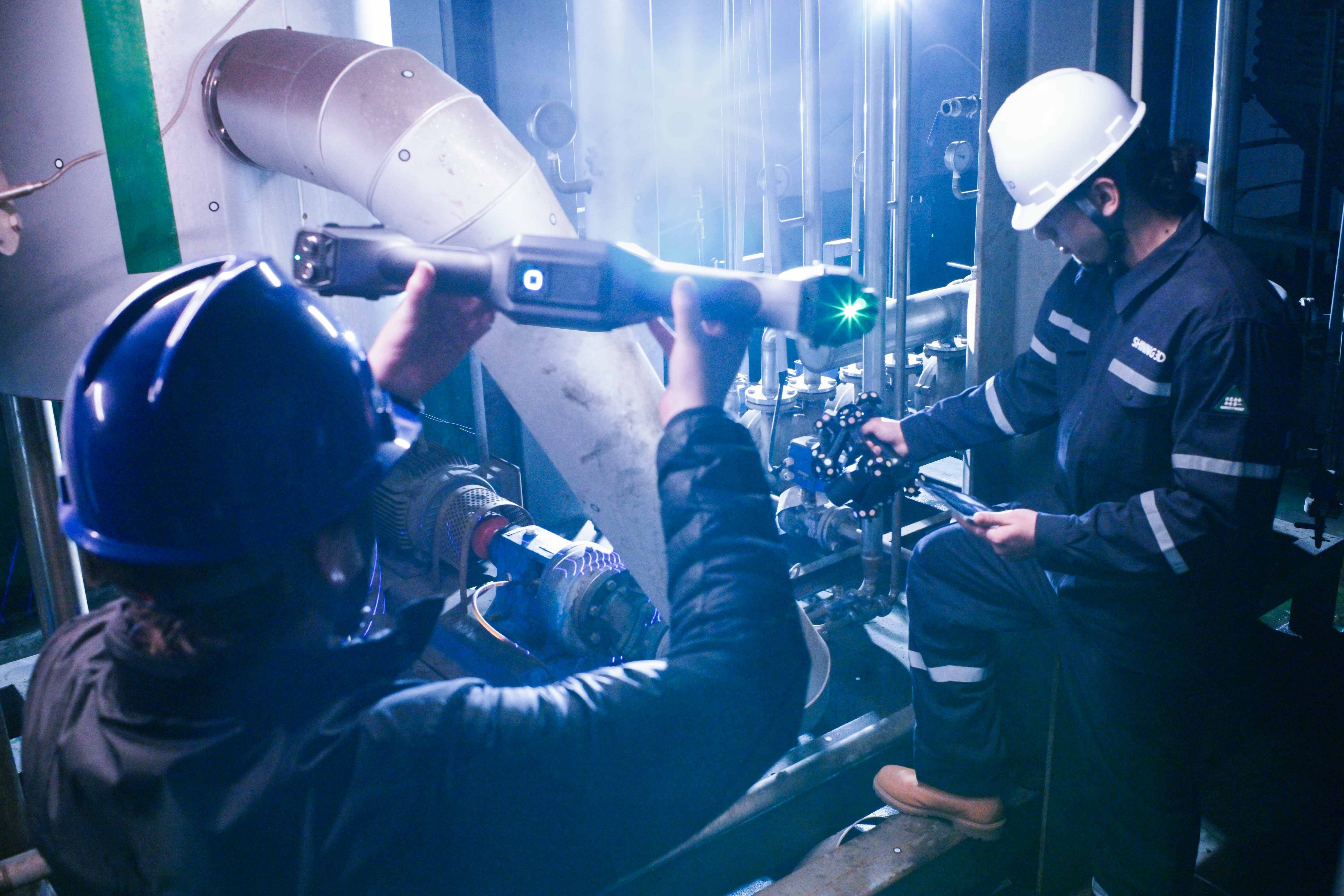

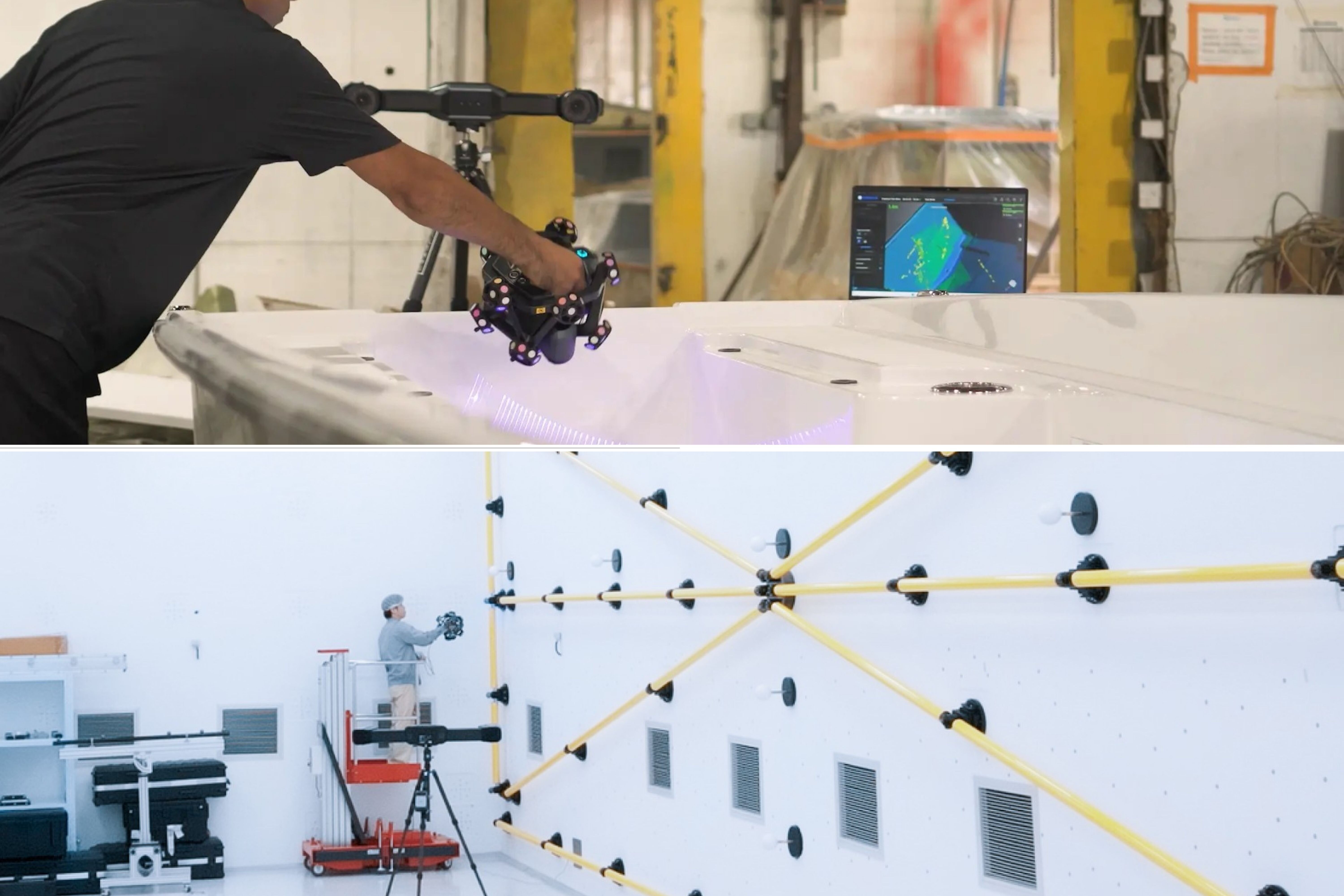

Zusätzlich ermöglicht das agile Tracking-System präzise Detailaufnahmen selbst in engen oder schwer zugänglichen Bereichen. Das gesamte System ist bewusst leicht und kompakt gehalten (Tracker- und Scannereinheiten wiegen je nach Modell ca. 1,2–1,6 kg), sodass es problemlos vor Ort eingesetzt
Wichtigste Vorteile auf einen Blick
- Alles in einem System – Tracking, großflächiges Scannen und Photogrammetrie vereint in nur einem Setup
- Abnehmbarer Handscanner – Der Tracker kann separat als leistungsstarker Handscanner mit riesigem Erfassungsbereich genutzt werden
- Dynamisches, markerloses Tracking – Präzise Echtzeit-Verfolgung auch bei schwierigen Objekten und Positionen
- Integrierte Video-Photogrammetrie (VPG) – Keine aufwendigen codierten Marker mehr nötig – schneller und einfacher arbeiten
- Kabellos & leicht – Maximale Mobilität ohne Kabelsalat, alles passt in einen handlichen Transportkoffer
Typische Einsatzbereiche
- Qualitätskontrolle und Reverse Engineering bei großen Maschinen und Anlagen
- Inspektion von Schienenfahrzeugen, Flugzeugkomponenten oder Turbinen
- Messtechnik in der Energiebranche (z. B. Windkraft, Rohrleitungen)
- Überall dort, wo hohe Genauigkeit bei gleichzeitig hoher Mobilität gefragt ist

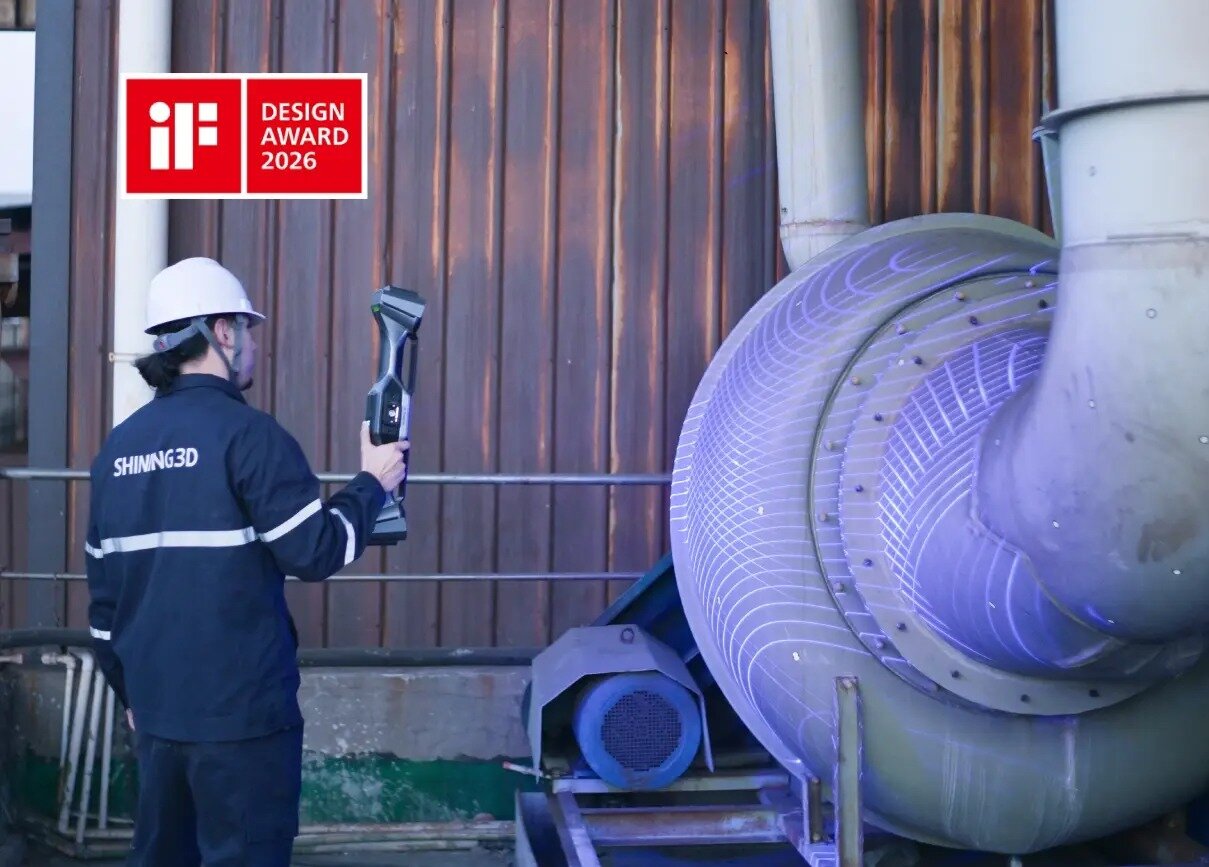

Flexibles, modulares Konzept – ausgezeichnet mit dem iF Design Award 2026
Das FreeScan Trak Nova-System überzeugte die Jury des iF Design Awards 2026 durch sein durchdachtes, innovatives Design. Herzstück ist der abnehmbare Handscanner: Der Tracker (FreeScan UE Nova) lässt sich einfach lösen und als eigenständiger, handgeführter Laserscanner nutzen – mit dem derzeit größten Sichtfeld (Field of View / FOV) auf dem Markt von bis zu 2,6 × 2,2 Metern. Das bringt enorme Zeitersparnis und maximale Anpassungsfähigkeit bei der Arbeit.
- Großflächiger Scanbereich mit 2,6 x 2,2 m FOV
- Extrem schnelle Scangeschwindigkeit
- Geprüft nach ISO 17025 akkreditierten Präzisionslabor gemäß den Nirmen VDI/VDE Teil 3 ISO 10360

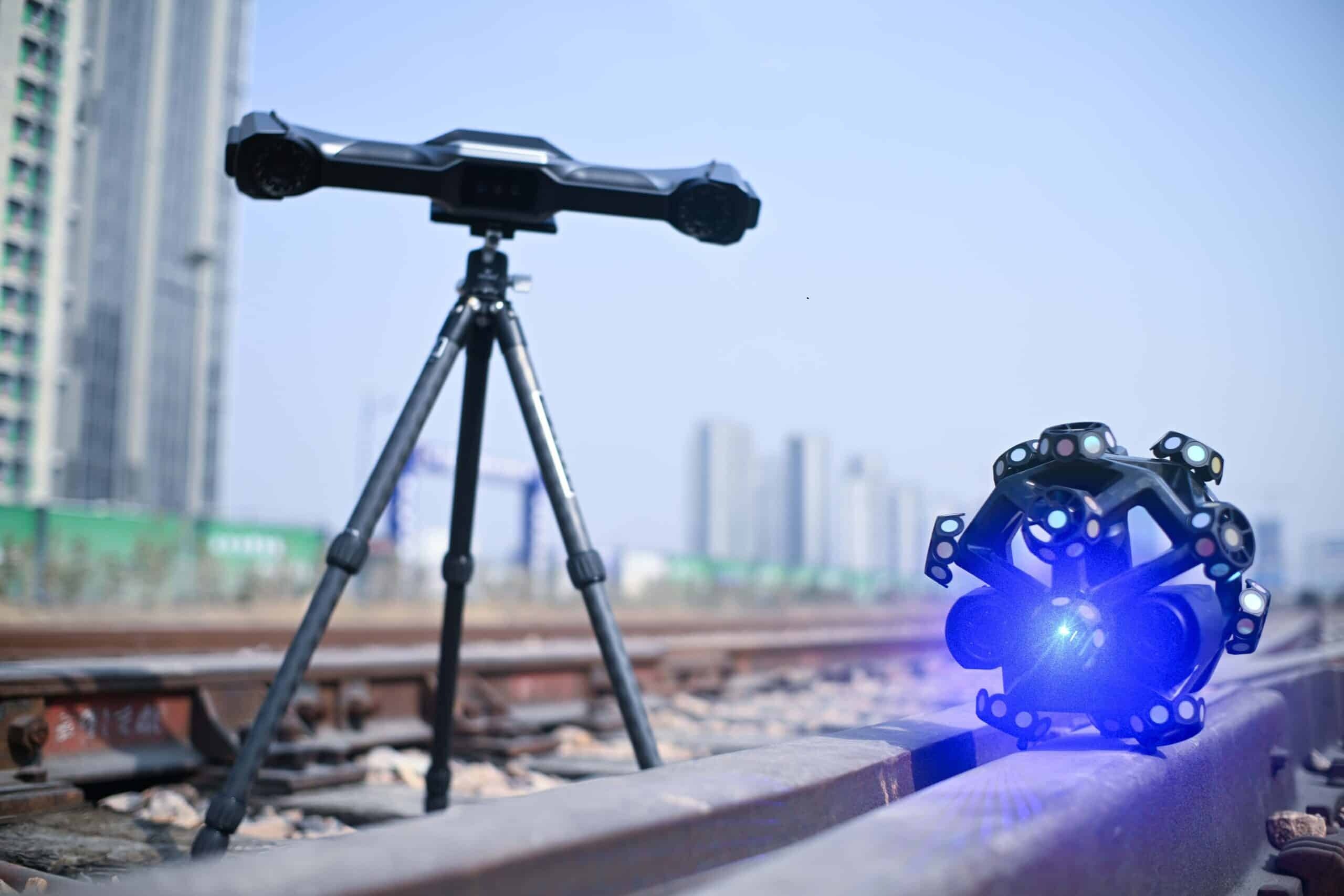

Frei bewegen, volle Leistung nutzen
Integrierte drahtlose Module geben Ihnen maximale Bewegungsfreiheit – ob bei riesigen Objekten oder in beengten Räumen: Keine Kabel, keine externen Geräte im Weg. Die Scandaten werden stabil und in Echtzeit übertragen, bei konstant hoher Bildrate. Zusätzlich sorgen leistungsstarke eingebaute Rechenmodule dafür, dass sowohl der Tracking-Modus als auch der Weitbereichs-Scan schnell und zuverlässig verarbeitet werden.
Messtechnik auf höchstem Niveau – zertifiziert und rückverfolgbar
- Geprüft und zertifiziert nach ISO 10360
- Kalibriert in einem akkreditierten ISO/IEC 17025-Labor
- Vollständige Rückverfolgbarkeit durch ein durchgängiges Qualitäts- und Kontrollsystem – jede Messung erfüllt internationale Standards
Integrierte Video-Photogrammetrie (VPG) – patentierte Technologie von SHINING 3D
Mit der patentierten Video-Photogrammetrie (VPG) entfällt der lästige Einsatz kodierter Marker fast komplett. Durch die Kombination aus Photogrammetrie und einem einfachen Kalibrierungsstab überprüft das System Markerpositionen live per Video – das sorgt für stabile, gleichbleibend hohe volumetrische Genauigkeit und macht die Vorbereitung großer Bauteile deutlich schneller und unkomplizierter.

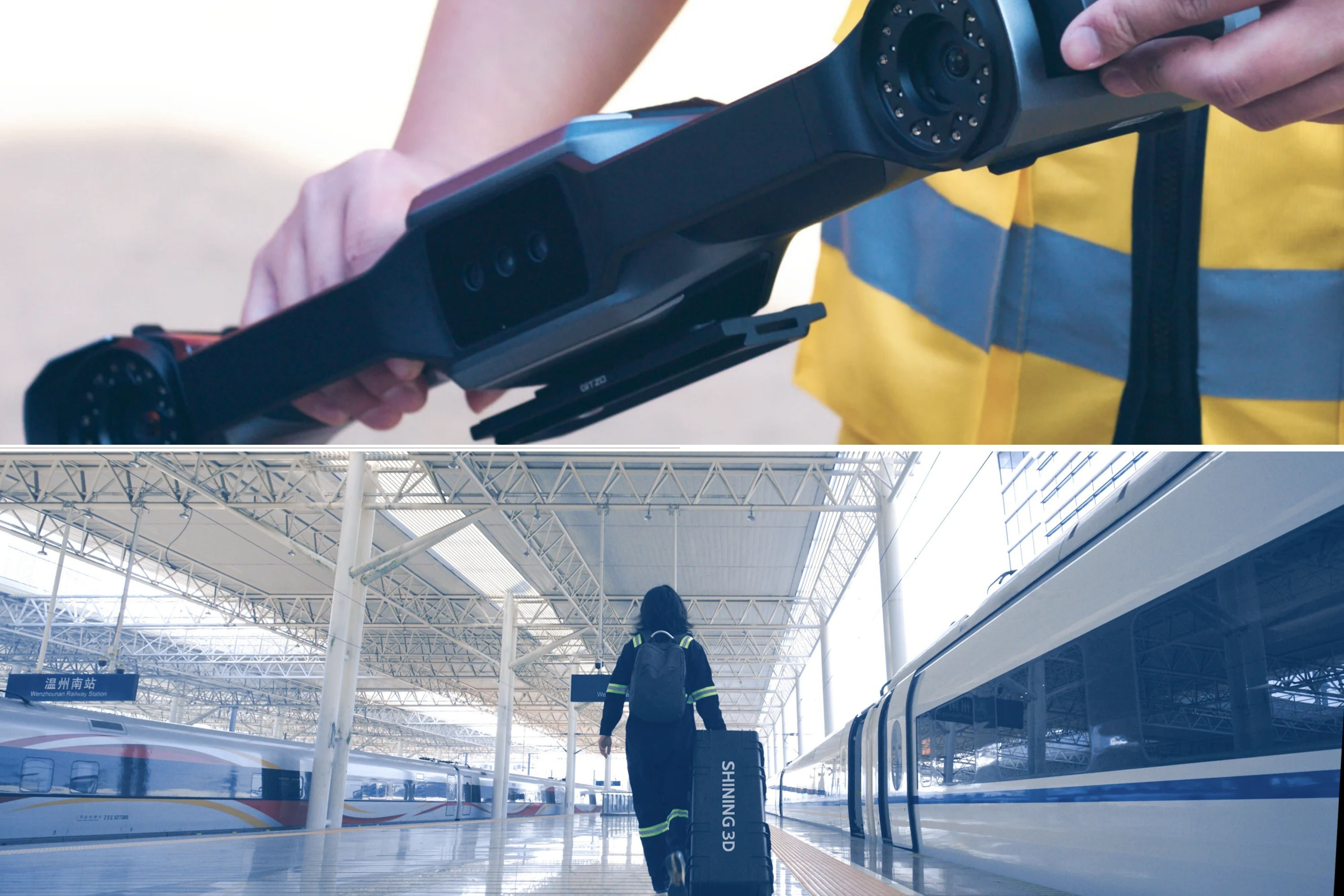

Leicht zu transportieren und überall einsatzbereit
Das komplette System passt in einen handlichen, robusten Transportkoffer. Dank der leichten Kohlefaser-Konstruktion bleibt alles stabil und zuverlässig – auch bei anspruchsvollen Umgebungsbedingungen.
- TE Nova: nur ca. 1,2 kg
- UE Nova: ca. 1,6 kg
Durchgehend einsatzbereit dank Wechsel-Akkus
Herausnehmbare Akkus ermöglichen lange Arbeitszeiten ohne Unterbrechung. Einfach austauschen – und Sie scannen weiter, egal ob bei großen Projekten vor Ort oder in entlegenen Bereichen.

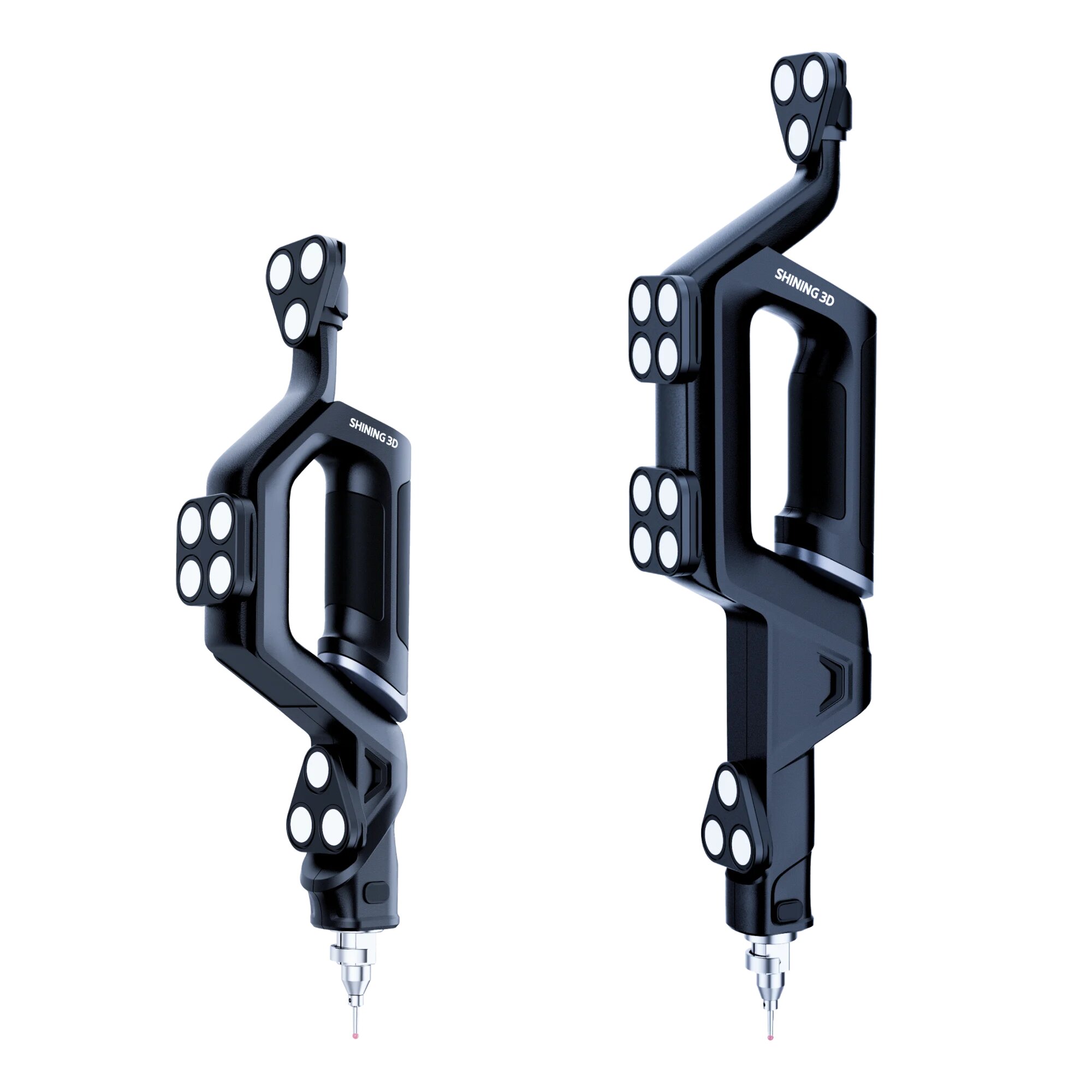

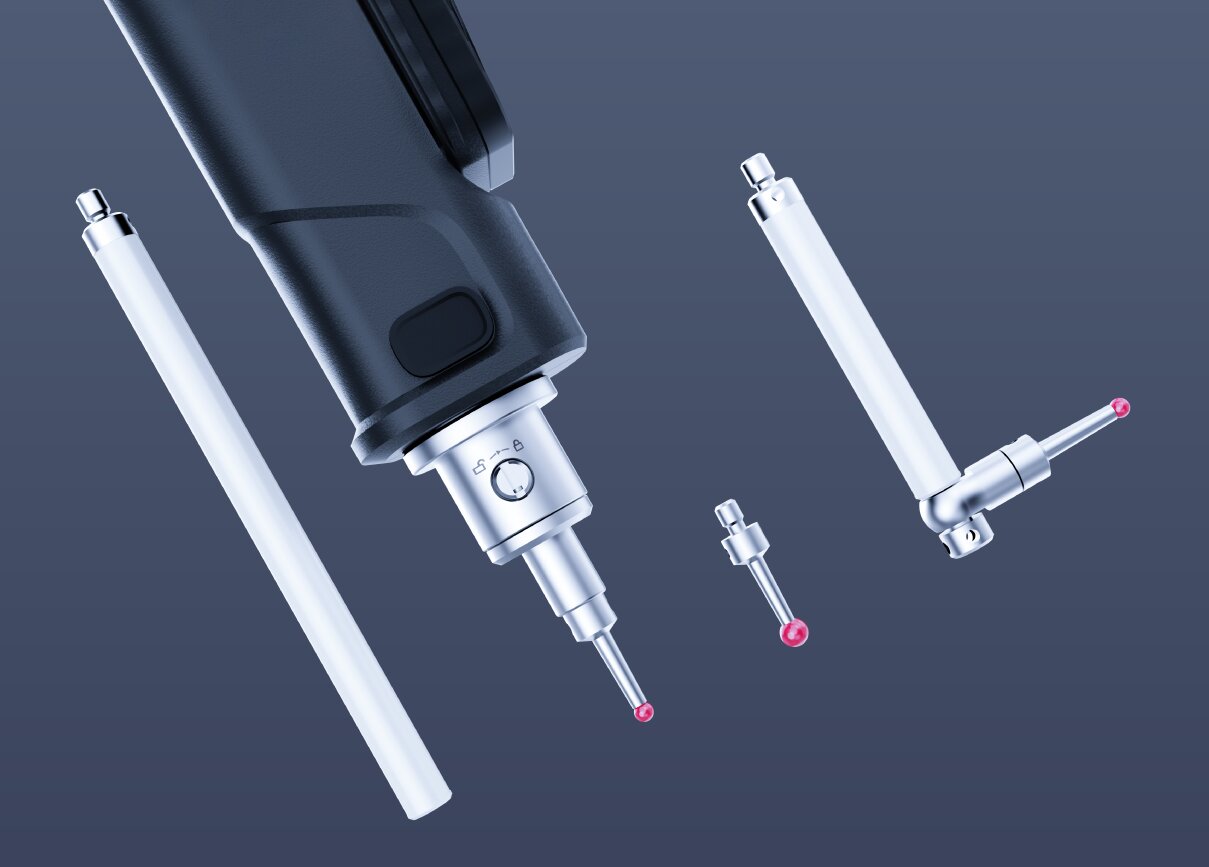

FreeProbe Serie – Tragbare Sondenlösung für Messung in der Werkstatt
Die FreeProbe 2 Pro von Shining3D ist die ideale Ergänzung für das FreeScan Trak Pro2 & FreeScan Nova System und hebt taktile 3D-Messtechnik auf ein neues Niveau. Entwickelt für höchste Präzision und nahtlose Integration in bestehende Messprozesse, ermöglicht diese kabellose Messtaster-Lösung eine flexible, markerlose und dynamisch referenzierte Datenerfassung – perfekt für industrielle Anwendungen in der Qualitätssicherung, Fertigung und Forschung.
Typische Einsatzbereiche:
- 3D-Inspektion und Qualitätssicherung
- Reverse Engineering
- Werkzeug- und Formenbau
- Luft- und Raumfahrttechnik
- Automobilindustrie
Technische Highlights:
- Kompatibilität: FreeScan Trak Pro2 & FreeScan Nova
- Benötigte Software: PolyWorks, Geomagic Control X
- Betriebsart: Markerlos, dynamisch referenziert
- Verbindung: Drahtlos (über Hotspot oder Netzwerk)
Preis auf Anfrage
Inhalt. 1 Stk.
Preis zzgl. MwSt und Versandkosten
Artikelnummer: 600752440374
GTIN:
HAN: C010657
Hersteller: Shining 3D
Technische Daten
| Hochgeschwindigkeits-Scan | Enthalten (50 Laserlinien) | Scannen von tiefen Taschen | Enthalten (1 einzelne Linie) |
| Scan Genauigkeit | 0,02mm | Volumetrische Genauigkeit mit VPG | 0.046 + 0.012mm/m (Verlängerungsvolumen) |
| VPG | Enthalten (keine kodierten Marker erforderlich) | Punkteabstand | 0,01 ~ 10mm |
| Tiefenschärfe | TE Nova 380mm (170~550mm) ; UE Nova 2700mm (800~3500mm) | Detaliertes Scannen | Enthalten (7 Laserlinien) |
| Volumetrische Genauigkeit | 0.062mm (12m³) | Scan Geschwindigkeit | 6.140.000 Punkte |
| Flexibles FOV | bis zu 26000 x 2200mm | Verbindung | Wireless & Wired mode (Fiber optic) |
| Gewicht | TE Nova 12kg; UE Nova 1.6kg | Zertifizierungen | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Abnahmetest | VDI/VDE 2634 Teil 3 & ISO 10360 (Geprüft im ISO/IEC 17025 akkreditierten Labor) | ||
Kompatible Software
- NOVA TE 3D Scanner-Kugel
- NOVA UE 3D Scanner-Track-Balken
- 3D-Hand-Kugel-Taster (optional)
- Netzteil, Controller HUB und Ethernet-USB Adapter
- Router, Ethernet Kabel, USB-Kabel und USB-Netzteil
- TE: 4 Akkus mit Ladegerät
- UE: 2 Akkus mit Ladegerät
- UE-2x Linsenaufsätze gegen Sonnenlicht

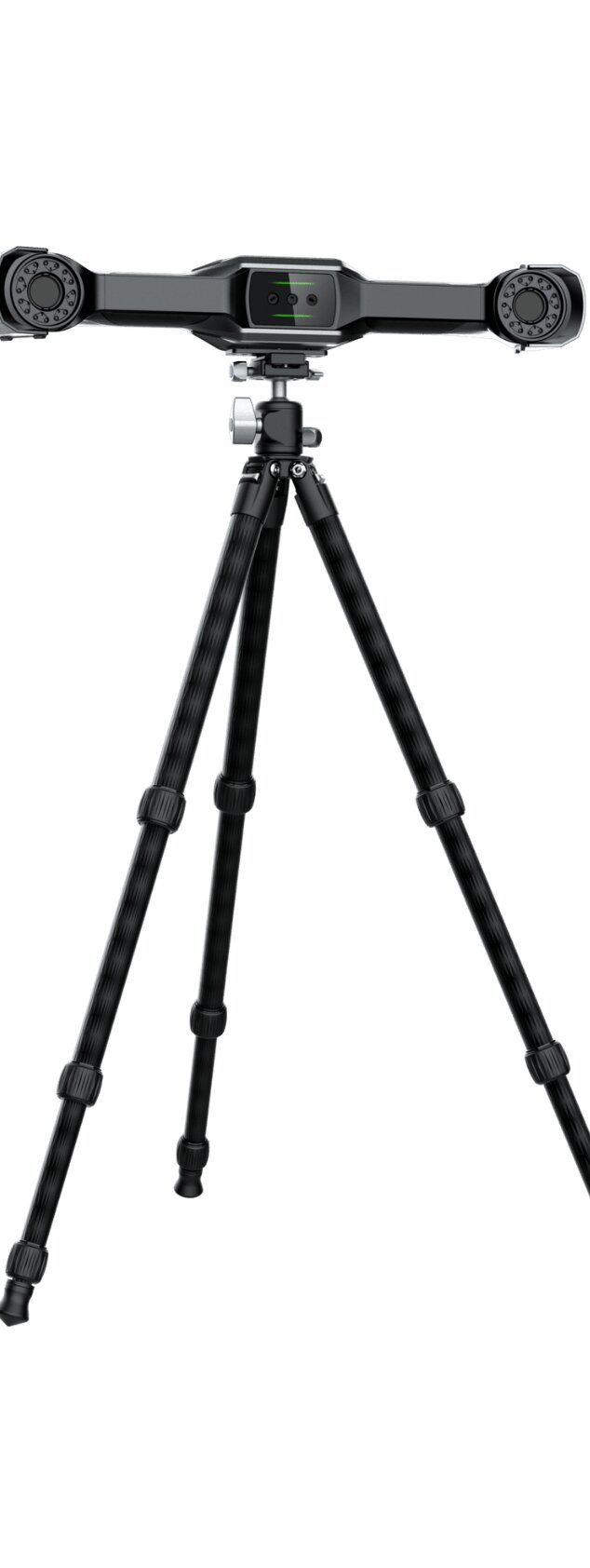

- UE-Stativ
-
Ethernet-Kabel
- Controller zum Rechner
- Kabel von Controller zum Scanner
- Kabel vom Controller zum Kamera-Balken
- Kabel von TE oder UE auf USB-C (Powerbank)
- 3 x Kalibrierplatten und 1 x Photogrammmetrie
- Kalibrierstab mit Magnethaltern
- Reflektierende Positionstargets 6mm und 12 mm
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
