Anwendungsmöglichkeiten
- Industrieinspektion & Qualitätskontrolle – CNAS-zertifizierte 0,02 mm Genauigkeit für metrologie-relevante Prüfaufgaben und Abweichungsanalysen
- Reverse Engineering & Scan-to-CAD – Maßgenaue Digitalisierung von Maschinenbauteilen, Fahrzeugen, Formen und Großwerkstücken ohne Markervorbereitung
- Elektronik & empfindliche Bauteile – Direktes Scannen von Leiterplatten, dunklen und reflektiven Oberflächen ohne Scanning-Spray
- Kleine bis große Objekte – Skalierbar von 1 cm Münzen bis zu 6 m Fahrzeugen und Großbauteilen in einem System

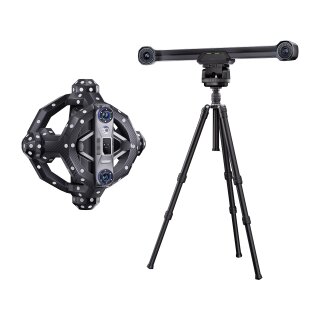

Optisches Tracking-System & marker-freies Scanning
Dual-Kamera-Optical-Tracker (5 MP/Kamera) – Externe Tracking-Basis verfolgt den Karbonfaser-Scanner kontinuierlich im Raum und stellt präzise Ausrichtung ohne Marker auf dem Objekt sicher Marker-freies Scanning – Kein Aufkleben von Tracking-Dots auf dem Objekt, kein Scanning-Spray, keine aufwändige Vorbereitung – sofort scanbereit Tracking-Bereich bis 2.800 × 2.800 mm @ 4.000 mm – Erfasst selbst Großwerkstücke wie Fahrzeuge, Industrieformen und Maschinen vollständig in einem Scan-Workflow 6 Tracking-Kugeln für Multi-Station-Alignment – Ermöglicht flexibles Repositionieren der Tracking-Basis für maximale Reichweite und Flexibilität
30 Kreuzlaserlinien & Einzellinien-Modus
30 Kreuzlaserlinien (460 nm Blaulaser) – Schnelles, hocheffizientes Scanning von Oberflächen inkl. schwarzer, reflektiver und metallischer Materialien ohne Scanning-Spray Einzellinien-Blaulaser – Präzises Erfassen tiefer Löcher, Zahnräder, Schlitze und schwer zugänglicher Geometrien bei maximaler Tiefenpräzision Karbonfaser-Scannergehäuse – Leicht, stoßfest und thermisch stabil für konsistente Ergebnisse auch unter industriellen Einsatzbedingungen Eingebaute Temperatursensoren – Überwachen kontinuierlich Temperatur von Scanner und Tracker für thermische Driftkompensation und gleichbleibende Genauigkeit
Auto-Kalibrierung & industrielle Genauigkeit
Auto-Kalibrierung via Dual-Achsen-Gimbal – Vollautomatische Kalibrierung des Tracking-Systems per Software ohne manuelle Eingriffe für reproduzierbare, zuverlässige Ergebnisse CNAS-zertifizierte Industriegenauigkeit – Bis zu 0,02 mm Scannergenauigkeit, 0,025 mm + 0,04 mm × L (m) volumetrische Genauigkeit – auf industriellem Metrologie-Niveau Skalierbar von 0,01 m bis 6 m – Ein System für kleinstmögliche Präzisionsbauteile bis zu großformatigen Objekten wie Fahrzeugen und Produktionsanlagen
Revo Trackit Software & breite Kompatibilität
Revo Trackit Software – Echtzeit-Punktwolken-Monitoring, fortschrittliche Scanparameter, Fusion, Meshing, Bearbeitung und Export Kompatibel mit: Geomagic, PolyWorks, QuickSurface, Blender, Maya, Rhino, ZBrush, Fusion 360 und weiteren Ausgabeformate: PLY, OBJ, STL, FBX, GLTF, 3MF, ASC Min. PC-Anforderungen: Intel i7 13. Gen / AMD Ryzen 7, 32 GB RAM, NVIDIA RTX 3050 (8 GB), Windows 10/11 (64-bit) Empfohlen: Intel i9 12. Gen+, 64 GB RAM, NVIDIA RTX 4060 (8 GB)+
Technische Daten
Scanprinzip: Dual-Kamera-Optisches-Tracking + 30 Kreuzlaserlinien + Einzellinien-Blaulaser (460 nm) Scannergenauigkeit: bis zu 0,02 mm Volumetrische Genauigkeit: 0,025 mm + 0,04 mm × L (m) Tracking-Bereich: bis 2.800 × 2.800 mm @ 4.000 mm Objektgröße: 0,01 m – 6 m Tracker-Kamera: 5 MP (je Kamera, dual) Zertifizierung: CNAS Konnektivität: USB Type-C Software: Revo Trackit Ausgabeformate: PLY, OBJ, STL, FBX, GLTF, 3MF, ASC
