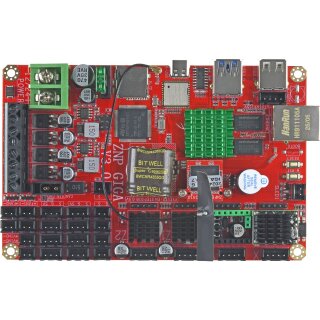

Das Motherboard ist die zentrale Schaltstelle des OrangeStorm Giga. Es verarbeitet alle Bewegungsbefehle für die X-, Y- und Z-Achse, regelt die Heizleistung der vier unabhängigen Bettplattformen und des Hotends, steuert alle Lüfter und Sensoren und verwaltet die Kommunikation zwischen Touchscreen, Druckköpfen und Netzwerkmodulen. Fällt diese Platine aus, reagiert der Drucker nicht mehr auf Befehle – Druckaufträge können weder gestartet noch überwacht werden, und selbst einfache Funktionen wie Heizbett oder Extruder stehen nicht mehr zur Verfügung.
Mit dem originalen Motherboard von ELEGOO für den OrangeStorm Giga stellen Sie die vollständige Druckerfunktion auf Werksstandard wieder her. Die Platine basiert auf einem 64-Bit-Quad-Core-Prozessor mit 1,5 GHz Taktrate und ist mit der Klipper-Firmware vorinstalliert. Input Shaping, Pressure Advance und die automatische Resonanzkompensation stehen damit nach dem Einbau sofort wieder zur Verfügung – ohne manuelle Firmware-Konfiguration. Die integrierten Schrittmotortreiber sind auf die NEMA-23-Motoren des Giga ausgelegt und arbeiten geräuscharm auch bei hoher Last.
Die Platine unterstützt den vollständigen Mehrkopf-Betrieb mit bis zu vier unabhängigen Druckköpfen sowie die zonenweise Ansteuerung der vier Heizbettplattformen. Thermische Sicherheitsabschaltung, Stromausfallschutz und Filamentsensor-Überwachung sind ebenfalls fest integriert. Der Einbau erfolgt mit handelsüblichem Werkzeug anhand der vollständigen Schritt-für-Schritt-Anleitung auf wiki.elegoo.com. Bei Fragen zur Fehlerdiagnose oder zum Einbau stehen wir Ihnen gerne zur Seite.
Typische Einsatzbereiche
Elektronischer Defekt: Austausch nach Platinenfehler durch Überspannung, Kurzschluss oder Überhitzung, der zu vollständigem Systemausfall führt
Schrittmotortreiber-Ausfall: Gezielter Tausch, wenn einzelne Achsen nicht mehr angesteuert werden oder Treiber dauerhaft überhitzen
Kommunikationsfehler: Behebung von persistenten Verbindungsabbrüchen zwischen Touchscreen, Druckköpfen oder Netzwerkmodul
Gewerblicher Dauerbetrieb: Vorausschauende Ersatzteilhaltung für Betriebe, die den OrangeStorm Giga im Mehrschichtbetrieb einsetzen
Mehrkopf-Vollausbau: Sicherstellung der Steuerungskapazität bei Erweiterung auf vier simultane Druckköpfe
Vorteile auf einen Blick
Originalersatzteil von ELEGOO – vollständige Kompatibilität mit allen Komponenten des OrangeStorm Giga, keine Konfigurationsanpassungen erforderlich
Klipper vorinstalliert – Input Shaping, Pressure Advance und Resonanzkompensation sofort nach dem Einbau verfügbar
64-Bit-Quad-Core-Prozessor mit 1,5 GHz – ausreichend Rechenleistung für Hochgeschwindigkeitsdruck und simultanen Mehrkopf-Betrieb
Geräuscharme NEMA-23-kompatible Schrittmotortreiber – präzise Bewegungssteuerung auch bei großer Gantry-Last
Integrierter Mehrkopf- und Mehrzonensupport – alle vier Druckköpfe und alle vier Heizbettzonen ohne Zusatzhardware steuerbar
Umfassendes Sicherheitspaket – thermische Abschaltung, Stromausfallschutz und Filamentsensor-Überwachung fest eingebaut
Technische Highlights
Kompatibilität: Ausschließlich für ELEGOO OrangeStorm Giga
Prozessor: 64-Bit Quad-Core SOC RK3328, 1,5 GHz
Firmware: Klipper, vorinstalliert, mit Input Shaping und Pressure Advance
Schrittmotortreiber: Geräuscharm, ausgelegt für NEMA-23-Motoren (57er Serie)
Mehrkopf-Unterstützung: Bis zu 4 unabhängige Druckköpfe steuerbar
Heizbett-Zonen: 4 unabhängige Plattformzonen einzeln oder gemeinsam ansteuerbar
Nennleistung Gesamtsystem: 1.530 W
Sicherheitsfunktionen: Thermische Abschaltung, Stromausfallschutz, Filamentsensor-Auswertung
Konnektivität: LAN, WLAN, USB
Einbauanleitung: wiki.elegoo.com/orangeStorm-giga/motherboard-replacement
