Bei einem Drucker mit einem Bauraum von 800 × 800 × 1000 mm fallen Kühlprobleme besonders stark ins Gewicht. Überhänge, die bei kleinen Druckern noch funktionieren, versagen bei großflächigen Objekten, wenn die Kühlleistung nachlässt oder die Bauteilkühlung ausfällt. Durchhängende Brücken, deformierte Überhangbereiche und schlecht haftende Schichten sind die typischen Symptome – und häufig auf einen verschlissenen oder ausgefallenen Kühler zurückzuführen.

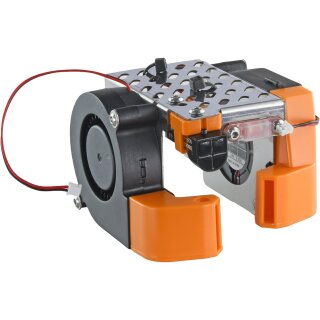

Die Model Fan Assembly des OrangeStorm Giga bündelt die gesamte Bauteilkühlung eines Druckkopfs in einer kompakten, werksseitig abgestimmten Einheit. Zwei 5015-Kugellagerlüfter liefern den gerichteten Luftstrom, der jede frisch extrudierte Schicht unmittelbar nach dem Auftrag abkühlt. Ein zusätzlicher 4010-Axiallüfter übernimmt die Kühlung des Heizbrecherkopfs auf der Kaltseite des Hotends. Der integrierte Luftkanal lenkt den Volumenstrom präzise auf die Düsenspitze – notwendig, um auch bei Druckgeschwindigkeiten bis 300 mm/s und bei Überhangwinkeln bis 75° saubere Geometrien zu erzielen.
Die Lüftersteuerung schaltet die Baugruppe nach Abschluss eines Druckauftrags automatisch ab. Das verlängert die Lagerlebensdauer der Kugellagerlüfter, senkt den Energieverbrauch im Standby und reduziert die Geräuschentwicklung. Für Anwender, die einen weiteren Druckkopf nachrüsten, ist die Model Fan Assembly ein notwendiger Bestandteil der Erweiterung – jeder Druckkopf benötigt eine eigene Kühlbaugruppe.
Der Einbau erfolgt mit einem 2,0-mm-Inbusschlüssel. Eine vollständige Schritt-für-Schritt-Anleitung mit Videotutorial ist auf wiki.elegoo.com verfügbar.
Typische Einsatzbereiche
Verschleißbedingter Austausch: Wechsel nach intensiver Nutzung, wenn Kugellager der Lüfter Laufgeräusche entwickeln oder die Kühlleistung spürbar nachlässt
Defektbehebung: Schnelle Reparatur nach Lüfterausfall, der zu Überhangfehlern, schlechter Brückenqualität oder Schichthaftungsproblemen führt
Mehrkopf-Aufrüstung: Pflichtbestandteil bei der Erweiterung des OrangeStorm Giga auf zwei oder vier Druckköpfe – jeder Kopf benötigt eine eigene Baugruppe
Gewerblicher Dauerbetrieb: Vorausschauende Ersatzteilhaltung für Betriebe, die den OrangeStorm Giga im Mehrschichtbetrieb einsetzen
Materialwechsel auf PLA oder PETG: Wiederherstellung optimaler Kühlleistung für schwindungsempfindliche Materialien nach längerer Betriebszeit
Vorteile auf einen Blick
Originalersatzteil von ELEGOO – passgenau für den OrangeStorm Giga Druckkopf, keine Anpassungen erforderlich
Drei integrierte Lüfter in einer Baugruppe – zwei 5015-Radialgebläse für die Bauteilkühlung, ein 4010-Axiallüfter für die Hotend-Kaltseite
Gerichteter Luftkanal bis zur Düsenspitze – stabile Überhänge bis 75°, saubere Brücken auch bei hohen Druckgeschwindigkeiten
Automatische Abschaltung nach Druckabschluss – verlängerte Lagerlebensdauer, weniger Lärm im Standby, geringerer Energieverbrauch
Kugelgelagerte Lüfter – laufruhig, vibrationsstabil und auf langen Dauerbetrieb ausgelegt
Einbau mit einem einzigen Inbusschlüssel – keine Spezialwerkzeuge, vollständige Anleitung auf wiki.elegoo.com
Technische Highlights
Kompatibilität: Ausschließlich für ELEGOO OrangeStorm Giga
Lüfterbestückung: 2 × 5015 Kugellagerlüfter (Radialgebläse, Bauteilkühlung), 1 × 4010 Kugellagerlüfter (Axiallüfter, Hotend-Kaltseite)
Luftführung: Integrierter Kanal mit gezielter Ausrichtung auf die Düsenspitze
Lüftersteuerung: Automatische Abschaltung nach Druckabschluss
Lieferumfang: Fan Assembly (komplett), Befestigungsmaterial
Benötigtes Werkzeug: 2,0-mm-Inbusschlüssel
